Kỹ năng Etabs 11: Release bán phần trong Etabs như thế nào? Cách tính toán ra sao? cấn khai báo những thông số gì? Tìm hiểu nhé

“ Cuộc phiêu lưu lớn nhất mà bạn từng tham gia là sống cuộc sống như ước mơ của bạn ” – Opral Winfrey –

Cám ơn TẤT CẢ mọi người!

Đang làm một công trình cải tạo ở khách sạn ở Quận 1 thì gặp một vấn đề xử lí như thế nào cho cột đủ khả năng chịu lực thì nhớ lại một câu chuyện cách đây cũng 5 năm rồi. Lúc đó mới vào làm một công ty thiết kế của Singapore ở quận Bình Thạnh.

Cũng gặp một trường hợp tương tự đó là: “Giảm moment gối”=> tăng moment bụng nhưng RELEASE toàn phần hết thì moment ở bụng sẽ lớn hơn thép chọn ban đầu => đành bó tay. Mà giảm độ cứng dầm thì thép cột lại tăng lên nhiều cũng không xong. Thì Sếp nghe đâu đó trong Etabs cho phép Release bán phần, nghĩa là phân phối lại moment nhịp và gối giống như bằng tay. Mình muốn giảm bao nhiêu thì khai báo bấy nhiêu trong Etabs.

Nghe nói như vậy cũng tìm hiểu thử nhưng chưa thấy ai làm như vậy và cũng chưa thấy tài liệu nào hướng dẫn cả. Lúc đó chưa tìm ra cách nhưng “nếu quyết tâm thì chuyện gì cũng có thể” Nothing Impossible, dần dần cũng có tư liệu để giải đáp thắc mắc bấy lâu nay. Cũng chính vì thế mà hôm nay có dịp để chia sẻ cho mọi người chủ đề thú vị này.

RELEASE BÁN PHẦN TRONG ETABS NHƯ THẾ NÀO?

 BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ

Đây là một mô hình chịu tải như nhau chỉ khác nhau chỗ liên kết giữa dầm và cột:

Tóm tắt kết quả như sau:

TH1 – Cột và dầm liên kết cứng         : Mmin = 6.2kNm        và Mmax = 35.5kNm
TH2 – Cột và dầm Release là khớp    : Mmin = 0.0kNm        và Mmax = 41.8kNm
TH3 – Cột và dầm Release 25%          : Mmin = 5.7kNm        và Mmax = 36.1kNm

Trường hợp 3 Release nhưng moment ở gối không mất hẳn và moment ở bụng không tăng lên nhiều. Tùy theo mong muốn giảm độ cứng bao nhiêu giữa liên kết giữa cột và dầm mà khai báo cho phù hợp.

Để tính toán được hệ số giảm độ cứng liên kết cột và dầm này ta sử dụng công thức từ tài liệu sau:

Nhập 2 số trên vào dầm mà dầm mà bạn muốn giảm liên kết giữa cột và dầm: Bình thường khi ta Release thì các số này bằng 0.

Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.

“Khi tìm thấy con đường của đời mình, mọi thứ sẽ trở nên bình phẳng hơn”
– Daniel Võ –

Chúc các bạn luôn hạnh phúc và thành công trong cuộc sống!

VÕ BẢO TOÀN
Tel                   : 078 441 4186 (Zalo)
Email               : toan.vobao@gmail.com
Facebook         : https://www.facebook.com/vobao.toan
Founder           : https://nhadocdep.com
Website           : https://vobaotoan.com

KỸ NĂNG ETABS 10: Release 1 cạng sàn trong Etabs để phân phối nội lực theo mong muốn của người thiết kế như thế nào? Tìm hiểu nhé.

“Cố làm nhiệt tình, rồi bạn sẽ trở nên nhiệt huyết thật sự”– Dale Carnegie –

Cám ơn TẤT CẢ mọi người!

Khi viết bài này để chia sẻ cho mọi người, làm mình nhớ lại khi còn đi học phần mềm Robot. Trong phần mềm Robot của Autodesk khi tính sàn có tính năng rất hay là mô hình cạnh nào ngàm hay khớp đều được cả. Lúc đó trong phần mềm Etabs V9.xxx chưa có được tính năng này.

Và khi có Etabs 2013 hay Etabs 2015 thì có cho release sàn nhưng lại không được Release 1 cạnh bất kỳ mà phải giải phóng liên kết tất cả các cạnh. Nên nhiều khi phải tính toán tay theo cách phân phối moment lại. Nhưng đến Etabs 2016 ra đời thì việc này chỉ còn là:”Xưa rồi Diễm ơi!”, chúng ta có thể Release bất kỳ cạnh nào cũng được. Chao ôi! Đã qua rồi cái thời ấy.

Tính năng này thật sự mình cũng mới biết , khi cùng anh trong Team khi đang thiết kế một công trình có sàn bancony. Anh hơi theo lối cũ, nói phải dồn moment về dầm biên chịu hết moment luôn chứ không lấy moment như trong mô hình Etabs tính là tuân theo độ cứng của dầm, cột nữa…Tuy là việc nhỏ nhưng lại giúp cho Toàn có thêm 1 chiêu khi mô hình trong Etabs và có bài viết để chia sẻ cho mọi người.

Vậy cách làm như thế nào qua ví dụ minh họa bên dưới đây?

RELEASE 1 CẠNH SÀN TRONG ETABS NHƯ THẾ NÀO?

 BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ

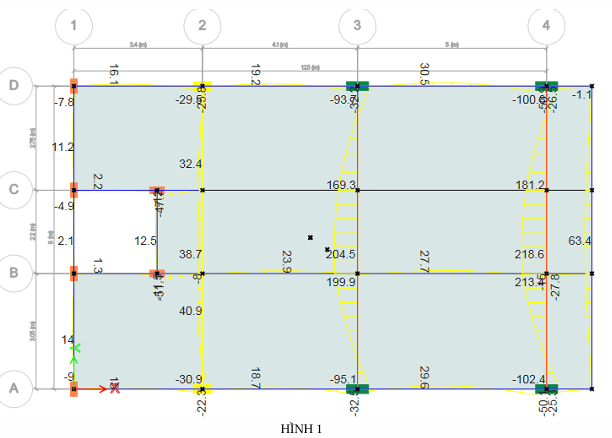

Mặt bằng công trình như hình dưới và kết quả nội lực sau khi chạy xong:

Và đây là kết quả sau khi Release 1 cạnh sàn như hình bên dưới:

Để ra được kết quả như trên thì bạn cần làm các bước như sau:

Bước 1:  Vào Set View Option/ Object Assignments và tick vào mục bên dưới. Sau khi OK xong sẽ xuất hiện tên nút trên mặt bằng.

. Bước 2:  Chọn ô sàn mà bạn muốn Release vào Assign/Shell/ Edge Release:

Bạn tick vào các ô bên dưới, chỉ chú ý chọn các nút là cạnh sàn mà bạn muốn Release.’

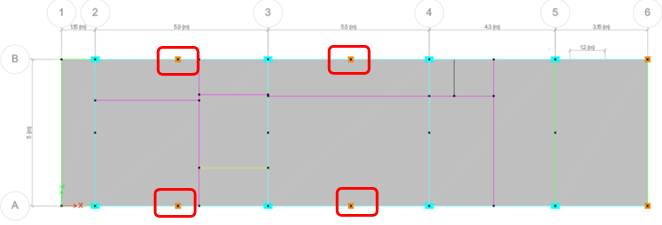

Sau khi hoàn thành xong bước trên, thì trên mặt bằng sẽ xuất hiện chữ M trên cạnh sàn mà bạn đã Release. Nếu xuất hiện không đúng nghĩa là bạn đã chọn nhầm nút, cần thực hiện lại bước 2 như trên.

Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.

“Đừng quan tân vào những gì người khác nghĩ,mà hãy quan tâm vào những gì mà bạn đang làm” – Daniel Võ –

Chúc các bạn luôn hạnh phúc và thành công trong cuộc sống!

VÕ BẢO TOÀN
Tel                   : 078 441 4186 (Zalo)
Email               : toan.vobao@gmail.com
Facebook         : https://www.facebook.com/vobao.toan
Founder           : https://nhadocdep.com
Website           : https://vobaotoan.com

KỸ NĂNG ETABS 9: Kiểm tra lỗi mô hình trong Etabs như thế nào? Những lỗi thông thường khi xây dựng mô hình là gì? Tìm hiểu nhé.

“Những gì chúng ta biết hôm nay sẽ lỗi thời vào ngày mai. Nếu chúng ta ngừng học thì chúng ta sẽ ngừng phát triển”- Dorothy Billington –

Cám ơn TẤT CẢ mọi người!

Theo truyền thuyết về lịch sử Việt Nam, tổ tiên của loài người vì bất chấp cấm đoán giữa 2 bên nhưng Lạc Long Quân và Âu cơ đã lấy nhau, sinh ra bọc 100 trứng. Nhưng sau khi lớn lên vì nơi sống khác nhau mà bắt buộc tách 50 người con theo mẽ lên núi và 50 người con theo Cha xuống biển. Vì thế con người chúng ta sinh ra đã là một sai lầm và bất cứ sản phẩm nào do con người dựng nên điều có khuyết điểm của nó. Qua đó việc mô hình Etabs tính toán nội lực của công trình cũng khó tránh khỏi những thiếu sót, có thể ít hoặc nhiều phụ thuộc vào kinh nghiệm của người thiết kế. Nhưng mô hình lỗi nhiều làm ảnh hưởng đến kết quả nội lực như sau:

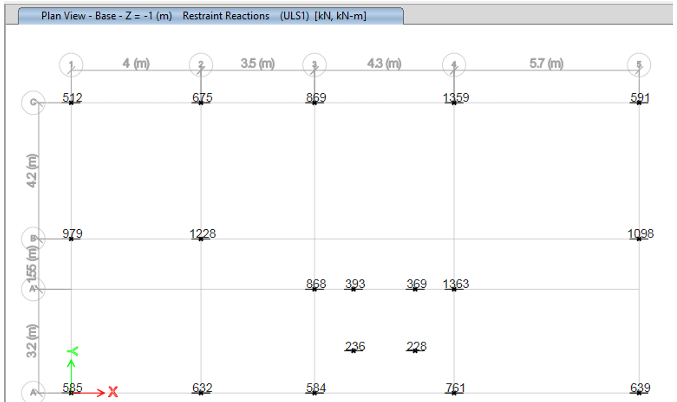

• Tải trọng xuống móng chưa đúng (có thể thiếu hoặc dư).
• Nội lực ra bất thường.
• Mode dao động ra bất thường.
• Run mô hình hay báo lỗi, phải nhấn OK mới chạy được gây bất tiện.
• Và một số lỗi khác…

Với những vấn đề trên thì việc kiểm tra mô hình là hết sức quan trọng, nhưng làm thế nào để kiểm tra mô hình trong Etabs? Vâng nhắc đến làm nhớ lại những ngày mới ra trường đi làm, phần mềm còn mới mẻ cứ mò mẫm từng cái một. Lỗi cái gì thì tìm hiểu cái nấy, khá tốn thời gian. Và bây giờ khi biết được 1 số lỗi trên mình muốn chia sẻ với các bạn để có thể rút ngắn được thời gian để hoàn thành công việc đúng tiến độ cho mình và cho công ty.

KIỂM TRA LỖI MÔ HÌNH TRONG ETABS NHƯ THẾ NÀO?

 BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ

Sẽ xuất hiện hộp thoại: Bạn Tick vào tất cả cho ô như hình:

Nếu mô hình không có lỗi gì hết thì sẽ thông báo như hình dưới (Điều đó nói lên bạn rất pro về mô hình Etabs đó).

Nhưng có những lúc đang có tâm trạng chưa tốt như: Mới hờn dỗi với người yếu hay đi ra đường gặp kẻ thù truyền kiếp hoặc đôi khi gặp mỹ nhân mà làm tâm hồn ta dao động…Và đôi khi phải dùng mô hình có sẵn từ một ai khác thì khó tránh được những lỗi mà ta chưa thể kiểm soát.

Và sau đây mình sẽ liệt kê 1 số lỗi thông dụng nhất khi mô hình Etabs

• Lỗi do vẽ dầm chồng lên nhau (có thể là Beam với Beam hoặc None beam với None beam).
• Lỗi thông báo tải Line Load.
• Lỗi do vẽ sàn chồng lên nhau.

1   Lỗi do vẽ dầm chồng lên nhau:

Như ví dụ minh họa bên dưới: 2 dầm hiện tại B22 và B63 đang giao nhau tại nút 8-C.

Còn hình này dầm B22 màu đỏ kéo dài qua bên dầm B63 màu xanh thì khi ta check mô hình như trên thì sẽ thông báo lỗi như sau:

2  Thông báo lỗi tải Line Load:

Thông thường lỗi này do chúng ta hay dùng vẽ dầm None để gán tải tường như hình bên dưới:

Tại tầng L5, dầm L3 bị mất 1.5kN/m tải WOB.

Giải quyết: Tìm ra dầm L3 và TRIM ngắn lại là ok. Các bạn chú ý dầm None thì kí hiệu là L và dầm có tiết diện kí hiệu là B.

3  Lỗi do vẽ sàn chồng lên nhau:

Tại tầng 5, sàn F44 và F5 quá gần.

Giải quyết: Tìm sàn bị chồng lên và xóa đi. Để hiện Label của Slabs bạn vào Set View Option.

Những lỗi trên tuy đơn giản nhưng khi vào một công trình lớn với nhiều lỗi tương tự thì việc tìm ra và giải quyết chúng cũng mất khá nhiều thời gian. Nếu chúng ta có trang bị sẵn thì việc này sẽ tiết kiệm thời gian nhanh hơn rất nhiều.

Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.

“Cách giúp chúng ta tiết kiệm được thời gian, đó là cẩn thận từng bước một”
– Daniel Võ –

Chúc các bạn luôn hạnh phúc và thành công trong cuộc sống!

VÕ BẢO TOÀN
Tel                   : 078 441 4186 (Zalo)
Email               : toan.vobao@gmail.com
Facebook         : https://www.facebook.com/vobao.toan
Founder           : https://nhadocdep.com
Website           : https://vobaotoan.com

KỸ NĂNG ETABS 8: Kiểm tra tiết diện dầm, sàn, cột, vách đã gán đúng tiết diện và vật liệu chưa, như thế nào? Tìm hiểu nhé.

“Kẻ nào chưa từng mắc phải lỗi lầm cũng là kẻ chưa bao giờ thử làm việc gì cả” – Albert Einstein –

Cám ơn TẤT CẢ mọi người!

Khi mới ra trường, bắt đầu làm quen với phần mềm Etabs mặc dù trước đây cũng có học trong trường và học thêm ở ngoài. Nhưng đơn thuần các thầy chủ yếu là chỉ cách dựng mô hình và gán tải như thế nào cho đúng? Ít khi chỉ cách check lỗi của mô hình, có thể việc này là người kỹ sư khi làm cần đảm bảo độ chính xác cho việc gán vật liệu hay tiết diện.

Mà thực tế là vậy, khi còn đi học trên giảng đường Đại học và khi thực tập làm những công trình chỉ có 1 loại vật liệu và rất ít tiết diện thì không cần kiểm tra làm gì cả nhưng đến khi ra trường thì khác hẳn. Một công trình có nhiều tiết diện và nhiều vật liệu bê tông trên cùng 1 cấu kiện như cột, vách bời vì:

• Cột, vách nhà nhiều tầng thì các tầng dưới sẽ chịu lực dọc lớn => tiết diện lớn nhưng làm thế không đẹp nên cần tăng cường độ bê tông lên để giảm tiết diện và giảm thép.
• Sàn gán tải theo công năng nên cần khai báo riêng cho dễ kiểm soát.

Sinh viên thời đó làm gì cho nhiều tài liệu và nhiều tài liệu để tham khảo như bây giờ. Thế là có lần gán vật liệu sai dẫn đến thép ra nhỏ hơn thực tế, bị hết hồn sợ phát hiện. Cũng may là chủ đầu tư muốn giảm tiết diện nên có cơ hội làm lại và cập nhật lại luôn.

Sai lầm luôn là bài học quý giá giúp chúng ta nhớ lâu phải không các bạn? Vì thế hôm nay Toàn muốn chia sẻ cho mọi người cũng là cách nhớ lại “Một thời đã qua”.

LÀM THẾ NÀO ĐỂ KIỂM TRA NHANH GÁN DẦM,CỘT, SÀN, VÁCH ĐÚNG TIẾT DIỆN VÀ VẬT LIỆU HAY CHƯA?

BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ

Nhìn vào hình trên bạn dễ dàng nhận thấy có 4 dạng sàn trên: Sàn balcony, sàn WC, sàn hành lang (Corridor) và sàn căn hộ (Apartment).

Sau đây là mặt đứng trục I thay đổi tiết diện và vật liệu từ tầng 1 lên Roof như hình bên dưới:

Theo quy luật cột, vách thay đổi vật liệu:

• Tầng 1 đến tầng 15 sử dụng   : C40
• Tầng 5 đến Roof sử dụng        : C30

Còn theo tiết diện thì:

• Tầng 1-10                                : W550
• Tầng 10-15                              : W500
• Tầng 15-Roof                           : W400

Với những dữ liệu trên thì việc gán và vẽ cho sàn và vách như trên thì bạn nào cũng rất thành thạo. Nhưng bây giờ kiểm tra lại xem đã gán đúng chưa thì không phải là dễ dàng nếu chưa biết cách phải không? Và bây giờ là lúc chúng ta cùng kiểm tra.

Bước 1: Kiếm tra định nghĩa vật liệu của C40 và C30 trong Define Material:

Bước 2: Kiếm tra tiết diện của cấu kiện: dầm, cột, sàn, vách…

Bước 3: Kiểm tra tiết diện sàn gán đúng hay chưa? Vào Set View Options và chọn như hình bên dưới:

Bước 4: Kiểm tra tiết diện vách gán đúng hay chưa? Vào Set View Options và chọn như hình bên dưới:

Bước 5: Còn để kiểm tra vật liệu vách gán đúng hay chưa? Vào Set View Options và làm theo hình bên dưới:

Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.

“Những gì chúng ta biết hôm nay sẽ lỗi thời vào ngày mai. Nếu chúng ta ngừng học thì chúng ta sẽ ngừng phát triển”– Dorothy Billington –

Chúc các bạn luôn hạnh phúc và thành công trong cuộc sống!

VÕ BẢO TOÀN
Tel                   : 078 441 4186 (Zalo)
Email               : toan.vobao@gmail.com
Facebook         : https://www.facebook.com/vobao.toan
Founder           : https://nhadocdep.com
Website           : https://vobaotoan.com

Kỹ năng Etabs 7: Đánh tên dầm trong Etabs như trong bản vẽ CAD được không? Các bước làm như thế nào? Làm thuyết minh ra sao? Tìm hiểu nhé.

“Hạnh phúc lớn nhất là hài lòng từng chút một”- Plato

Cám ơn TẤT CẢ mọi người!

Để làm thuyết minh tính toán thép dầm, thông thường chúng ta cần thể hiện nội lực dầm trong Etabs và bảng tính thép dầm từ nội lực đó. Nhưng việc thể hiện như thế nào để đơn vị Thẩm tra thiết kế có thể dễ dàng nhìn vào là nhận biết được vị trí dầm nào trong CAD và trong Etabs có khớp nhau không đó không phải là chuyện đơn giản.

Nếu như trước đây việc đó là khó khan đối với các Etabs đời cũ, thì nay với sự đổi mới trong các version sau này thì Etabs đã cho chúng ta có thể đặt tên theo mong muốn mà từ đó giúp ta có thể thay đổi tên như trong bản vẽ CAD.

Việc đặt tên trong Etabs giống như bản vẽ CAD mang lại những lợi ích sau đây:

• Nội lực dầm xuất sang Excel đúng theo mong muốn chúng ta, giúp việc chọn thép dễ dàng cho các dầm liên tục.
• Làm thuyết minh tính toán trong dễ nhìn hơn mang lại thiện cảm cho người đọc.
• Xác định được vị trí các dầm quan trọng mà chúng ta cần quan tâm hay đơn vị Thẩm Tra, tránh xảy ra sự nhầm lẫn.

Với những lợi ích như vậy thì:

ĐẶT TÊN DẦM TRONG ETABS NHƯ TRONG BẢN VẼ CAD NHƯ THẾ NÀO?

BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ

Và công việc của chúng ta là đặt tên dầm trong Etabs trúng với tên trong bản vẽ CAD, thì chúng ta cần làm qua các bước sau đây:

Bước 1: Vào Set View Options/ chọn Tabs Object Assignments/Unique Names và bấm Ok sau khi tick xong.

Bạn sẽ thấy mặt bằng lầu 1 trong CAD sẽ gồm các con số sau, chúng ta chỉ chú ý đến tên dầm.

Bước 2: Đặt tên dầm trong Etabs như trong CAD ta bắt đầu như sau:

• Chọn tên dầm trong Etabs muốn đổi tên.
• Nhấp chuột phải
• Đổi tên dầm trong phần Unique Name.

Ví dụ: Như bên hình trên mình sẽ đổi tên dầm 217 trong Etabs thành 1FX-B01-1 như trong CAD.

Cứ tiếp tục đặt tên cho các dầm còn lại theo đúng như trong bản vẽ CAD, thì bạn sẽ có kết quả sau cùng là:

Công việc đặt tên này tuy hơi mất chút thời gian nhưng khi làm thuyết minh thì rất tiết kiệm thời gian và trình bày đẹp mắt nữa. Và đây là kết quả khi xuất sang Excel tính toán:

Các dầm bố trí đúng theo mong muốn của chúng ta, rất dễ cho việc chọn thép, tránh nhầm lẫn giữa các dầm như trước đây.

Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.

“Ta hạnh phúc khi mỗi ngày được mọi người biết đến mình” – Daniel Võ

Chúc các bạn luôn hạnh phúc và thành công trong cuộc sống!

VÕ BẢO TOÀN
Tel                   : 078 441 4186 (Zalo)
Email               : toan.vobao@gmail.com
Facebook         : https://www.facebook.com/vobao.toan
Founder           : https://nhadocdep.com
Website           : https://vobaotoan.com

Kỹ năng Etabs 6: Mô hình mái Tole trong Etabs như thế nào? Gán tải lên chúng ra làm sao? Cần chú ý gì khi mô hình mái Tole? TÌm hiểu nhé.

“Hạnh phúc sẽ đến với bạn trong đời, tương ứng với mức độ bạn giúp ích cho mọi người”
– Sách 3 người thầy vĩ đại –

Cám ơn TẤT CẢ mọi người!

Trong khi chia sẻ các bài viết về KỸ NĂNG ETABS dựa trên kinh nghiệm của mình đã từng làm, thì có nhiều bạn có câu hỏi tương tự dành cho mình:”Khai báo tải mái Tole trong Etabs được không? Và mô hình như thế nào?”. Mình trước giờ cũng ít làm dạng này nhưng trong quá trình thiết kế thì hay sử dụng cách này để giảm khả năng tham gia chịu lực của dầm hay sàn.

Có thể nôm na như thế này cho dễ hiểu hơn: Cần 3 anh chàng khỏe, đẹp trai (mỗi anh có khả năng chịu 70kg) cùng khiêng 1 con heo quay thơm phức nặng 180kg. 2 anh thì thiếu mà 3 anh như thế thì hơi thừa. Vì thế thay anh chính giữa bằng 1 anh chỉ khiêng được 40kg mà thôi, làm như thế tận dụng tối đa sức khỏe của 3 anh hết mà vẫn khiêng được chú heo quay thơm ngon.

Vì thế, mình thấy dùng cách này cho trường hợp của mái Tole rất hay. Nên hôm nay mình sẽ chia sẻ cho các bạn về cách mô hình và gán tải mái Tole trong Etabs để trả lời cho câu hỏi của bạn đó cũng như những bạn chưa biết về trường hợp này.

MÔ HÌNH MÁI TOLE TRONG  ETABS NHƯ THẾ NÀO?

 BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ

Như các bạn thấy như hình bên dưới thì mái này là mái BTCT có chiều dày 100mm. Có tĩnh tải là SDL: 1.5 kN/m2 và Hoạt tải mái LLR: 0.75kN/m2.

Bây giờ mình sẽ thay mái BTCT này bằng mái Tole không chịu lực.

Bước 1: Khai báo Mái Tole có chiều dày, xem như là sàn BTCT dày 5mm (TLBT sàn BTCT 5mm là 0.05×25=1.25 kN/m2 xem là tương đương với tải xà gồ và Tole)  với tĩnh tải SDL bằng 0 và Hoạt tải mái LLR bằng 0.3kN/m2 (hoạt tải mái Tole).

Bước 2: Bạn giảm độ cứng của sàn S5 này đi. Mục đích của công việc này đó là không cho sàn chịu lực, sàn này chỉ có tác dụng là truyền lực lên cột và dầm đỡ mái Tole mà thôi.

• Chọn sàn dày 5mm.

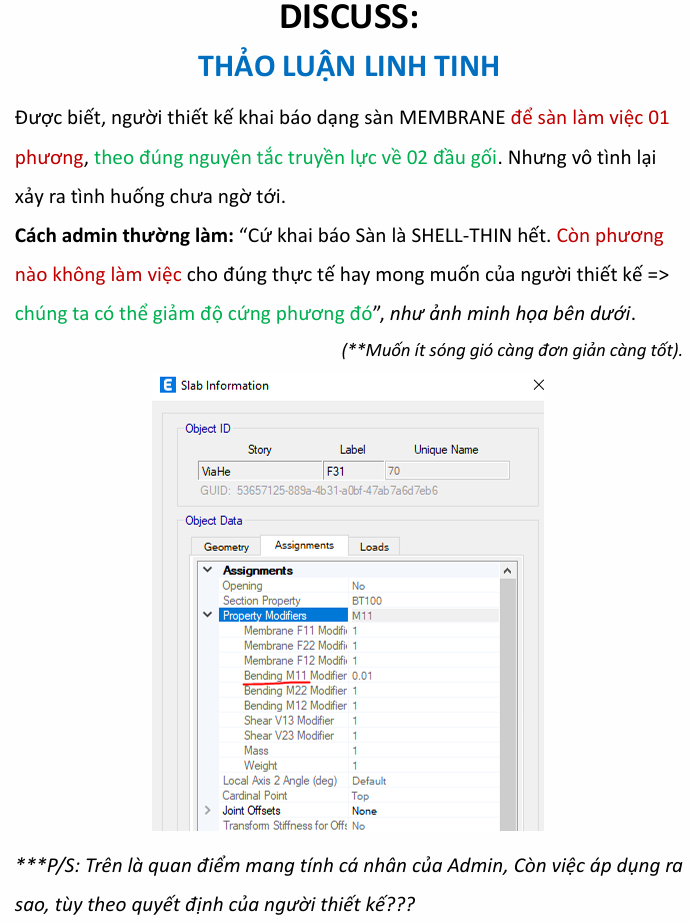

• Vào Assign shell/Stiffness Modifiers…
• Cho các hệ bên dưới bằng 0.01.

Nhấn Ok xong, thấy mô hình xuất hiện chữ PM* (Property Modifier), nghĩa là các bạn thực hiện thành công rồi đó.

P/S:Ý nghĩa của việc giảm độ cứng sàn mái S5 là: Không cho sàn tham gia chịu lực của công trình mà đơn thuần chỉ gán tải và tải đó sẽ truyền vào cột, dầm của công trình mà thôi.

Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.
