Ảnh hưởng của thi công liên quan đến thiết kế như thế nào? Đó là những vấn đề gì mà chúng ta cần quan tâm? Tìm hiểu ngay!
ẢNH HƯỞNG CỦA THI CÔNG LIÊN QUAN ĐẾN THIẾT KẾ? – Vobaotoan.com
Cám ơn Tất cả mọi người!
Như mọi người đã biết, để hoàn thành một công trình (dự án), thì cần trải qua rất nhiều giai đoạn khác nhau (giai đoạn đầu thầu, nghiệm thu,…). Nhưng, tác giả ở đây, nêu lên 02 vấn đề mang tính quan trọng về mặt pháp lý như sau:
Giai đoạn thiết kế.
Giai đoạn thi công.
Trước đây, khi mới bắt đầu đi làm, thì hầu hết được các anh/chị đi trước đều nói rằng:”Sự cố công trình thì nguyên nhân 70% là đến từ thi công”. Con số trên, càng chứng tỏ ảnh hưởng của giai đoạn thi công đến chất lượng của công trình là rất lớn.
Sau này, có dịp ra công trường giám sát trên vai trò Giám sát tác giả (GSTG) hoặc Giám sát đại diện cho Ban Quản lý dự án, trên các công trình mà bản thân tham gia thiết kế. Thì thấy rằng con số này có thể lên đến 80-90%.
Vậy “Tại sao thi công ảnh hưởng lớn đến chất lượng công trình như thế?”
Nhớ thuở còn ở Đại học, thì bản thân đã quyết định theo con đường Thiết kế sau này ra trường. Vì tính chất và tính cách phù hợp với mội trường văn phòng hơn. Nhưng, hầu hết các anh/chị đều nói rằng:”Muốn hiểu về thiết kế hơn, thì có thời gian thì nên ra công trường xem họ thi công ra sao?”. Thực tế, bản thân cảm thấy cũng đúng nhưng bệnh lười lại lấn át nên bỏ lỡ dịp ra công trường ở công trình đầu tiên ra trường.
Thấy cũng khá tiếc vì mãi ham chơi của tuổi trẻ, thích đi chơi hơn là đi công trình. Nên có lẽ vì thế, mà cuộc đời lại được sắp đặt có cơ hội khác, trong dự án thứ 2 trong đời. Mọi người biết không? Tuy chỉ, tham gia ngoài công trình 01 năm thôi nhưng đã cho tác giả nhiều bài học quý báu mà không có Trường lớp nào dạy cho chúng ta cả. Vì đây là thực tế, cái đang diễn ra chứ không nằm trong tình huống cụ thể, có sẵn nào trong sách vở cả. Mỗi vấn đề là một tình huống khác nhau, khiến chúng ta phải xử lý một cách linh hoạt và uyển chuyển.
Và bài học tâm đắc nhất của tác giả, có dịp trải nghiệm trong các công trình đã tham gia với vai trò Giám sát, mà theo mình thấy là thi công rất hay làm chưa đúng và ẢNH HƯỞNG lớn đến kết quả tính toán trong thiết kế, mà mình muốn chia sẻ với mọi người như sau:
(1)Khoảng cách thép của lớp thép chạy suốt – tăng cường và 02 lớp thép sàn chưa đúng?
(2) Thiếu cốt vai bò, vị tri dầm phụ giao dầm chính đặc biệt vị trí DẦM chuyển?
(3) Lớp bê tông bảo vệ dầm,sàn có chiều dày không đúng?
ẢNH HƯỞNG CỦA THI CÔNG LIÊN QUAN ĐẾN THIẾT KẾ? – Vobaotoan.com
(4)Chiều dài neo và nối thép, chiều dài thép gia cường chưa khớp với bản vẽ?
(5) Thiếu thép sàn lớp trên ở các vị trí góc?
(6)Chất lượng của bê tông khó đạt như trong thiết kế?
ẢNH HƯỞNG CỦA THI CÔNG LIÊN QUAN ĐẾN THIẾT KẾ? – Vobaotoan.com
Đề xuất của tác giả khi đi Giám sát vài công trình đã và đang thi công khi THIẾT KẾ như sau:
Để đảm bảo chất lượng, an toàn công trình và giảm rủi ro cho đơn vị thiết kế lẫn công trình thì trong giai đoạn thiết kế cần:
Nên tính dư về khoảng cách a giữa 02 lớp thép so với tiêu chuẩn (hoặc chọn thép an toàn 1.2 so với kết quả từ mô hình tùy theo vị trí và cấu kiện).
Đề xuất được đi Giám sát tác giả khi công trình thi công, đặc biệt trong công tác lắp dựng cốt thép dầm, sàn. Vì công tác này chiếm khối lượng lớn.
Sử dụng ít loại thép trong một tầng (thay vì trong một cấu kiện, để dễ thi công tránh nhầm lẫn và dễ kiểm soát hơn.
“Ai cũng mong muốn mình có Trí Tuệ hơn người, Nhưng Trí tuệ là khởi nguồn từ Tình Yêu” – Daniel Võ –
Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.
Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh! Chúc mọi người hạnh phúc trong công việc và cuộc sống!
Tải trọng nào cần lưu ý trong thiết kế? Điều gì cần lưu ý khi tính toán tải trọng này? Tìm hiểu ngay!
TẢI TRỌNG NÀO CẦN LƯU Ý TRONG THIẾT KẾ? – Vobaotoan.com
Cám ơn Tất cả mọi người!
Đất nước ta nói riêng và thế giới nói chung vừa trải qua một năm đấy biến động ảnh hưởng đến nền kinh tế toàn cầu. Chưa hết, thì các trận chiến giữa các quốc gia lại nổ ra, làm cho tình hình trở nên bất ổn hơn bao giờ hết.
Qua đó, giá cả thì tăng cao còn công việc thì càng ngày càng khó khăn hơn. Dẫn đến, sự cạnh tranh ngày càng khốc liệt hơn. Nhiều đơn vị đã phải hạ giá thành xuống thấp để mong có được việc làm cho nhân viên của công ty => Vậy làm như thế có ổn không? Theo mình, đây là cách dễ nhất nhưng cũng mang lại nhiều hệ lụy nhất cho các thế hệ sau.
Vì kinh tế đi xuống mà nhu cầu tiết kiệm lên cao. Và người thiết kế công trình cũng phải tuân theo nhu cầu đó. Ngoài yêu cầu đảm bảo AN TOÀN như là điều tất yếu, thì phải nghĩ đến tính kinh tế của dự án. Và công việc cần được xét đến đầu tiên để có OUTPUT (đầu ra) hợp lý. Đó là thông số đầu vào (INPUT) cần phải phù hợp và được sự thống nhất giữa các bên, để tránh tình trạng làm xong rồi, vẫn bị rà soát để giảm khối lượng như tình trạng hiện nay, mà bản thân tác giả cũng đã từng trải qua.
INPUT trong thiết kế công trình cũng nhiều, nhưng ảnh hưởng lớn nhất chính là tải trọng tác dụng lên công trình.
Vậy “Tải trọng nào mà người thiết kế cần lưu ý?”
Theo những gì mà tác giả đã trải qua, các tải trọng đã được qui định rõ theo quy chuẩn và tiêu chuẩn thường ít tranh luận, vì chúng có cơ sơ pháp lý rõ ràng nhất. Còn các tải trọng chưa được qui định, thường có sự tranh luận hiện nay như:
TẢI TRỌNG NÀO CẦN LƯU Ý TRONG THIẾT KẾ? – Vobaotoan.com
Hiếm có dự án nào, có đầy đủ 03 loại tải trọng trên. May mắn, được tham gia trong dự án này. Nên chia sẻ cùng các bạn.
(Công trình tiếp giáp 02 mặt đường và có cote khác nhau => tính toán theo cột nước cote thấp nhất, áp dụng chp dự án này). Ngoài ra, có nhiều quan điểm như sau: “Tính chiều cao đến cote mực nước ngầm tĩnh, đến cote mặt đất công trình,..”
Nếu như TCVN 2737:1995 chưa có qui định, thì có khi tùy thuộc vào kích thước đường giao thông mà chọn tải trọng từ 15-20kN/m2 (tùy thuộc vào trọng lượng của xe), thì bản soạn thảo TCVN 2737:2020, đã có qui định về vấn đề này:
TẢI TRỌNG NÀO CẦN LƯU Ý TRONG THIẾT KẾ? – Vobaotoan.com
Đề xuất của tác giả:Đơn vị TVTK nên thống nhất với Đại diện Chủ đầu tư về các loại tải trọng, tác dụng lên công trình trong giai đoạn Thiết kế ý tưởng (Concept Design). Để trong các giai đoạn sau, không còn vướng mắc về thông số INPUT này..
“Trời có lúc nằng lúc mưa, con người cũng vậy. Hãy biết tha thứ cho bản thân, để bước tiếp.” – Daniel Võ –
Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.
Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh! Chúc mọi người hạnh phúc trong công việc và cuộc sống!
Cấu kiện BTCT trong môi trường ẩm nên chọn cấp chống thấm là bao nhiêu? Điều này có ảnh hưởng gì đến tiết diện cấu kiện hay không? Tìm hiểu ngay!
CẤU KIỆN BTCT TRONG MÔI TRƯỜNG ẨM NÊN CHỌN CẤP CHỐNG THẤM LÀ BAO NHIÊU? – Vobaotoan.com
Cám ơn Tất cả mọi người!
Trong bài chia sẻ trước về tiết diện cấu kiện tối thiểu mà bạn cần phải biết? Mục đích là đảm bảo AN TOÀN cho công trình. Ngoài ra, còn một vấn đề khác cũng liên quan đến chọn tiết diện của cấu kiện nhưng lại thường ít được đề cập, đó là chọn cấp chống thấm cho các cấu kiện BTCT tiếp xúc thường xuyên với môi trường xâm thực là nước, như các cấu kiện phần ngầm như: vách hầm, vách bể..
Trước đây, Toàn cũng như mọi người, thường thì chỉ quan tâm đến kiểm tra chịu lực và vết nứt của bê tông là đủ. Còn vấn đề chọn cấp chống thấm thường ít quan tâm. Nhưng sau này, khi đứng trên vai trò mới, đòi hỏi phải nắm rõ về các tiêu chí thiết kế mà còn phải biết về các tiêu chí về vật liệu. Thì CẤP chống thấm của cấu kiện là yếu tố rất quan trọng khi đưa vào sử dụng. Nó ảnh hưởng đến thẩm mỹ, thậm chí là ô nhiễm nguồn sinh hoạt trong các bể nước ngầm, hay ăn mòn cốt thép trong bê tông => làm giảm tuổi thọ công trình. Có lẽ đây là điều mà không ai trong chúng ta mong muốn cả.
Hình dưới đây, là một ví dụ về một công trình yêu cầu về CẤP CHỐNG THẤM về vật liệu kết cấu cho các cấu kiện phần ngầm của công trình được qui định trong bản vẽ “Ghi chú chung”.
Vậy cơ sở nào để chọn CẤP CHỐNG THẤM cho các cấu kiện công trình? Và điều này có ảnh hưởng gì đến tiết diện các cấu kiện?
Trong TCVN 8218:2009, có qui định cho chúng ta về cách chọn cấp chống thấm cho công trình. Dựa vào tỉ số H/δ (chiều cao mực nước/chiều dày cấu kiện).
Qua bảng trên, thì ta thấy rằng nếu chiều dày bể càng nhỏ => cần cấp chống thấm càng cao và ngược lại. Do đó, cần lưu ý đến chiều dày cấu kiện khi tiếp xúc với môi trường ẨM.
Từ đó, mà có Yêu cầu về hỗn hợp bê tông và bê tông chống thấm:
– Cường độ nén ở tuổi 28 ngày không nhỏ hơn mác thiết kế.
– Mức chống thấm không thấp hơn mức chống thấm cần thiết chọn theo tỷ lệ chiều cao cột nước/chiều dày kết cấu;
– Tỷ lệ N/X không lớn hơn giá trị chọn theo yêu cầu về cường độ chịu nén và cấp chống thấm của bê tông;
– Lượng hạt mịn hạt có kích thước nhỏ hơn 0,3mm trong 1m3 bê tông khoảng 450-800kg tuỳ theo Dmax của cốt liệu lớn và loại cốt liệu lớn là sỏi hoặc đá dăm;
– Lượng xi măng trong 1m3 bê tông không nên nhỏ hơn 350kg và không nên lớn hơn 480kg;
– Hỗn hợp bê tông cần có độ dẻo phù hợp với phương pháp đổ, thiết bị đầm và không bị tách nước.
“Để thành công nên biết đặt cảm xúc đúng chỗ. Nhưng chính cảm xúc tạo là điều kì diệu của con người. Hãy chấp nhận và trân trọng chúng.” – Daniel Võ –
Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.
Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh! Chúc mọi người hạnh phúc trong công việc và cuộc sống!

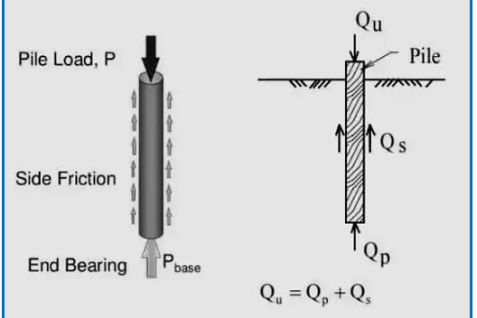

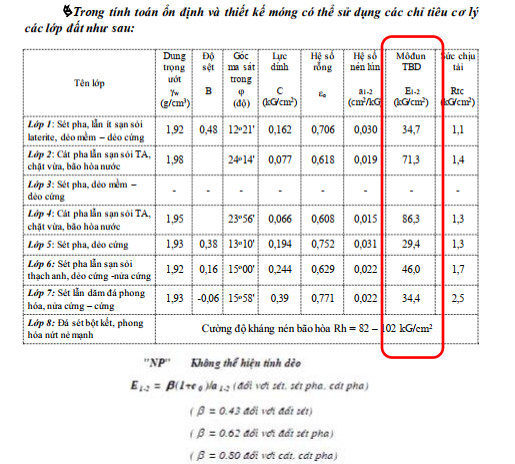

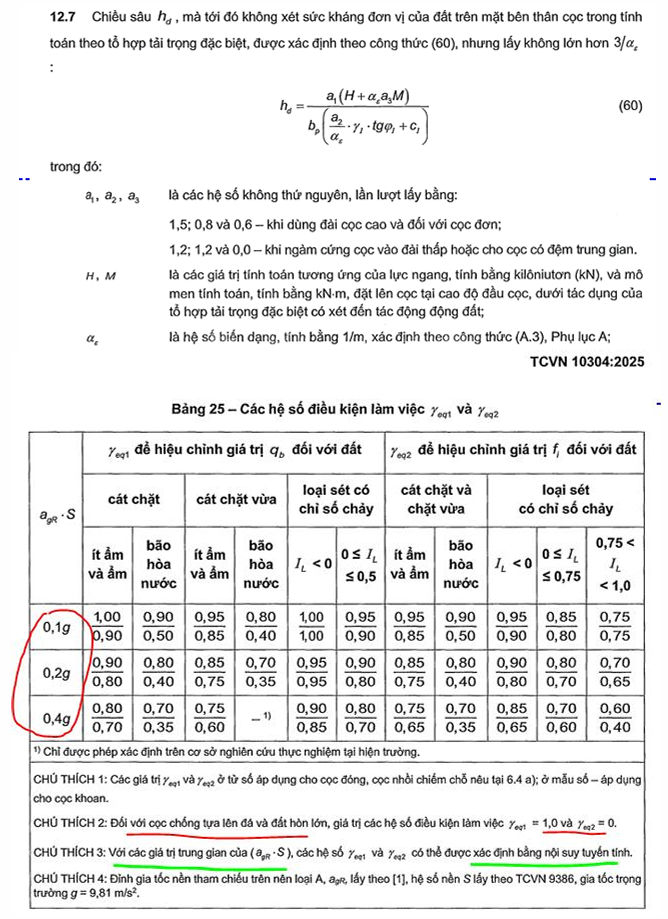

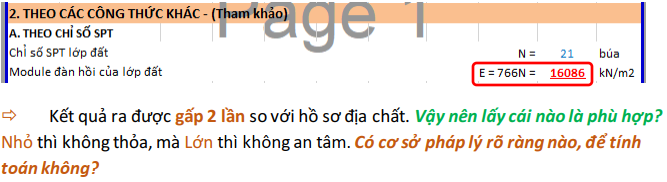

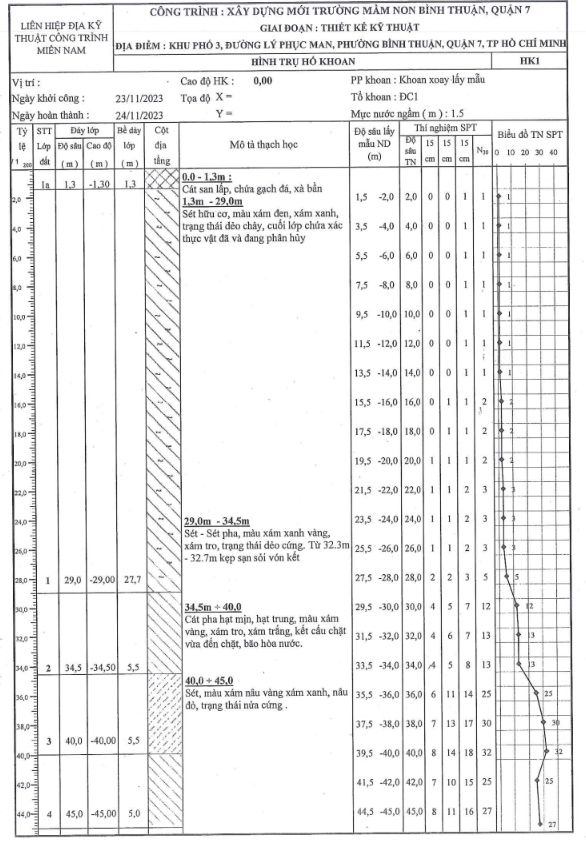

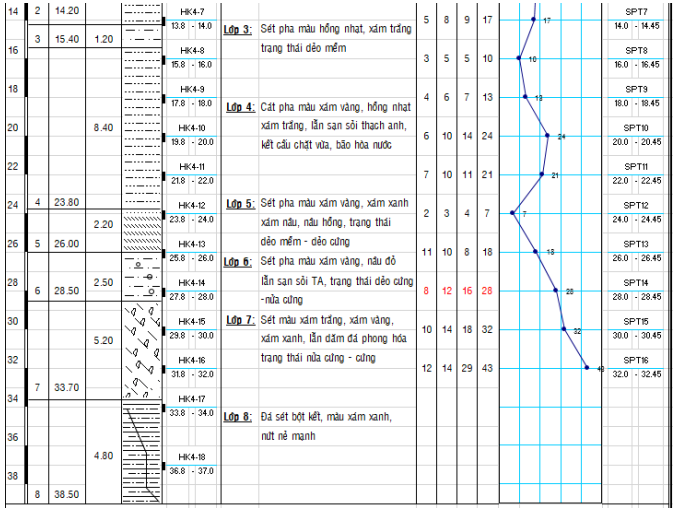

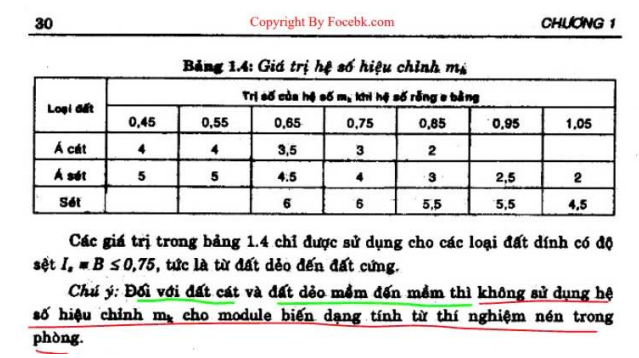

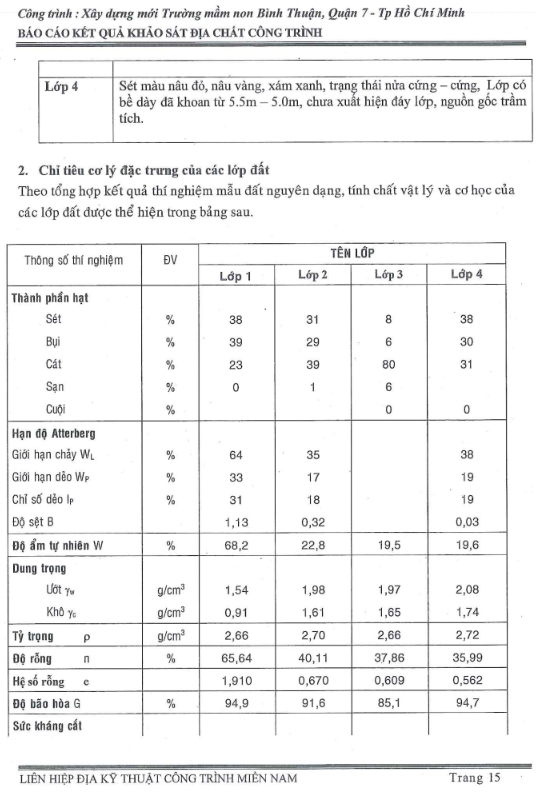

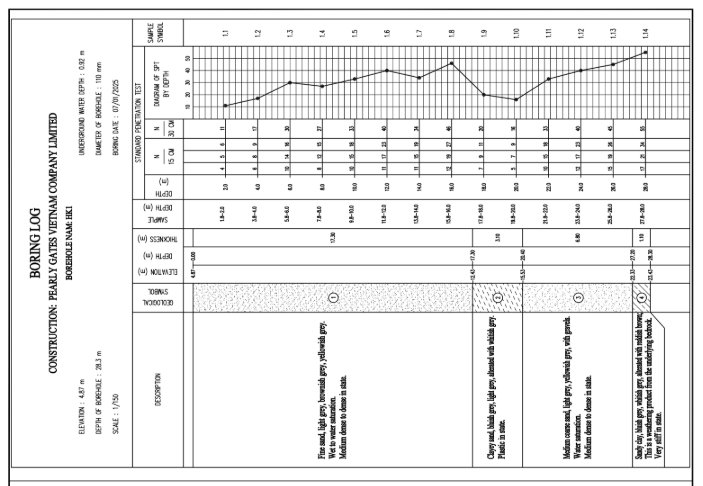

Tiếp tục chia sẻ đến mọi người một báo cáo khảo sát địa chất nữa ở TP.Quy Nhơn, Bình Định. Ai đang có dự án ở đây thì có thể tham khảo để lên phương án móng cho phù hợp.
Những lưu ý khi chọn tiết diện Móng, cột, dầm, sàn mà bạn cần phải biết là gì? Tìm hiểu ngay!
NHỮNG LƯU Ý KHI CHỌN TIẾT DIỆN MÓNG, CỘT, DẦM, SÀN MÀ BẠN CẦN PHẢI BIẾT? – Vobaotoan.com
Cám ơn Tất cả mọi người!
Từ những ngày đầu mới ra trường bắt đầu đi làm cho đến bây giờ thì nhận thấy xây dựng nói chung đã thay đổi khá nhiều. Cả về mặt thi công và thiết kế, vói những đột phá về mặt công nghệ đã làm cho xây dựng phát triển một cách mạnh mẽ.
Nhưng có một cái không thay đổi về mảng thiết kế đó là các nền tảng kiến thức về tính toán vẫn không thay đổi. Bên cạnh đó, để người kỹ sư có thể sớm thích nghi khi rời ghế nhà trường hòa nhập nhanh vào môi trường hiện nay, thì cần có thật nhiều kiến thức càng tốt.
Và một trong số đó là PHẦN “Chọn tiết diện cấu kiện sơ bộ”, mà theo bản thân đánh giá đã có sự thay đổi theo thực tế hiện nay. Vì thế, Toàn viết bài này để chia sẻ đến với các bạn, để lưu ý khi chọn và tính toán trong ngành thiết kế của chúng ta.
NHỮNG LƯU Ý KHI CHỌN TIẾT DIỆN MÓNG, CỘT, DẦM, SÀN MÀ BẠN CẦN PHẢI BIẾT? – Vobaotoan.com
Phạm vị áp dụng: Ở đây mình chỉ đề cập đến móng đơn là chủ yếu. Theo bản thân, móng này có nhiều yếu tố cần xét nhất vì vừa không bố trí cốt đai, giằng móng và đặt trực tiếp trên nền đất tự nhiên.
Lưu ý khi chọn kích thước móng đơn:
Diện tích móng (Bxh) phải thỏa điều kiện ổn định ứng suất và cường độ.
Điều kiện về xuyên thủng:
Trước đây chon ho theo công thức tuyệt đối cứng: ho ≥ max[(Bm-Bc)/2; (Lm-Lc)/2] => dư nhiều. Theo CAQUOT , chọn : ho ≥ max[(Bm-Bc)/4; (Lm-Lc)/4] => kiểm tra xuyên thủng bản móng => tiết kiệm vật liệu hơn.
Điều kiện về bề rộng vết nứt: Thường thì móng sẽ ít xuất hiện vết nứt. Nếu có thay vì tăng thép thì có thể chọn phương án như trong bài VÁT MÓNG.
Phạm vị áp dụng: Một cấu kiện được xem là cột khi thỏa 02 điều kiện sau: L/b ≤ 4. Và
Công thức chọn sơ bộ diện tích tiết diện của cột như sau: Fb=kN/Rb
Trong đó:
Fb: diện tích tiết diện cột, từ diện tích này ta lựa chọn được kích thước sơ bộ cho chiều rộng b và cao h của cột.
k: hệ số kể tới momen uốn, k=1,1 đối với cột trong nhà, k =1,3 đối với cột biên, k=1,5 đối với cột góc
N: nội lực tính toán sơ bộ của trọng lượng bản thân, hoạt tải từ bản sàn, dầm, tường truyền xuống cột.
– Hàm lượng thép tối thiểu (0.4-0.6%), phụ thuộc vào độ mảnh cột).
– Hàm lượng thép tối đa (3- 6%). Theo quan điểm của mình, hàm lượng thép phụ thuộc vào: Khoảng cách 02 thanh thép cột = min(60mm và 2Dmax) và vị trí dầm giao vào cột => để có thể thi công được. Vì thế khi trong giai đoạn thiết kế cơ sở cần lưu ý về hàm lượng thép dầm và cột trên mô hình => đề xuất kích thước cột cho phù hợp.
– Hàm lượng thép tối thiểu (0.4-0.6%), phụ thuộc vào độ mảnh cột).
– Hàm lượng thép tối đa (3- 6%). Theo quan điểm của mình, hàm lượng thép phụ thuộc vào: Khoảng cách 02 thanh thép cột = min(60mm và 2Dmax) và vị trí dầm giao vào cột => để có thể thi công được. Vì thế khi trong giai đoạn thiết kế cơ sở cần lưu ý về hàm lượng thép dầm và cột trên mô hình => đề xuất kích thước cột cho phù hợp.
2. Cột có kháng chấn:
Lực dọc quy đổi Vd theo tiêu chuẩn TCVN 9386-2012:
Điều kiện này phụ thuộc vào cấp dẻo của công trình:
– Cấp dẻo thấp (DCL): Lưu ý như cột không kháng chấn về kích thước cột.
– Cấp dẻo trung bình (DCM):
– Cấp dẻo cao (DCH):
Độ cứng nút khung, đảm bảo Cột khỏe dầm yếu:
Phạm vị áp dụng: Một cấu kiện được xem là dầm khi thỏa điều kiện sau:
Chọn kích thước dầm sơ bộ truyển thống (theo cách tính sàn không tham gia chịu lực cùng dầm), theo công thức sau: Với chiều cao tiết diện dầm
Trong đó: ld: là nhịp của dầm đang xét đến
md: hệ số, với dầm chính md = 8 ÷ 12, với dầm phụ md = 12 ÷ 20, với đoạn dầm công xôn md = 5 ÷ 7
Với kích thước bề rộng dầm b ta chọn trong khoảng b = (0,3 ÷ 0,5)h Với xây dựng ngày nay ngày càng thay đổi và yêu cầu về thẩm mỹ ngày một cao hơn. Đặc biệt là sàn rỗng, Sàn phẳng, Sàn mũ cột => chiều cao dầm nhỏ hơn bề rộng dầm (b>h). Vì thế, mà tiết diện dầm có thể bỏ qua cách tính như trên.
NHỮNG LƯU Ý KHI CHỌN TIẾT DIỆN MÓNG, CỘT, DẦM, SÀN MÀ BẠN CẦN PHẢI BIẾT? – Vobaotoan.com
NHỮNG LƯU Ý KHI CHỌN TIẾT DIỆN MÓNG, CỘT, DẦM, SÀN MÀ BẠN CẦN PHẢI BIẾT? – Vobaotoan.com
“Hãy yêu bản thân nhiều hơn, vị kỉ là tự nhiên” – Daniel Võ –
Xem các bài viết khác liên quan đến chủ đề nàyTẠI ĐÂY.
Chúc mọi người hạnh phúc trong công việc và cuộc sống!
Cần lưu ý gì khi vát móng trong móng nông? Ảnh hưởng của vát móng đến kết quả tính toán ra sao? Tìm hiểu ngay!
CẦN LƯU Ý GÌ KHI VÁT MÓNG TRONG MÓNG NÔNG? – Vobaotoan.com
Cám ơn Tất cả mọi người!
Móng nông, là phương án phổ biến và sử dụng rộng rãi nhất cho các công trình có tải trọng vừa và nhỏ. Và một trong những điểm khác giữa tài liệu tính toán móng nông trong nước và nước ngoài đó là điều kiện vát móng. (nếu bạn nào có tham khảo chúng các tài liệu nước ngoài, thì dễ dàng nhận thấy được điều này).
Vậy người thiết kế, có thể vát móng như thế nào cũng được phải không, hay cần những điều kiện gì?
Tác giả cũng như các bạn, trước đây cũng làm theo kinh nghiệm của người đi trước mà chưa tìm hiểu rõ. Nay, có dịp ngồi lại và chia sẽ cùng mọi người như phần nội dung bên dưới:
CẦN LƯU Ý GÌ KHI VÁT MÓNG TRONG MÓNG NÔNG? – Vobaotoan.com
Phạm vị áp dụng: Thường áp dụng trong móng đơn và móng băng.
Ưu điểm:
Giảm tải trọng do TLBT móng gây nên => giảm ứng suất dưới đáy móng
Tiết kiệm vật liệu => giảm chi phí (do phần này không tham gia chịu lực theo điều kiện tính toán ngàm tại chân cột và kiểm tra chọc thủng móng).
Với những điều kiện như trên, thì vát móng bao nhiêu là hợp lý? Có phải muốn vát bao nhiêu cũng được phải không? Vì theo sơ đồ tính toán như trên thì phần biên móng không tham gia vào tính toán.
Qua hình vẽ bên trên từ ta có thể thấy rằng, theo kinh nghiệm để có thể thi công thì độ dốc móng phải nhó hơn 1/3.
Vậy theo OPTION 1 chỉ cần thỏa điều kiện tính toán thép theo TTGHI, chọc thủng móng và độ dốc móng nhỏ hơn 1/3 là đảm bảo rồi phải không? Vậy nếu chúng ta kiểm tra theo TTGH II về nứt thì sao? Với tiết diện như trên, thì ta nên lấy tiết diện móng như thế nào để kiểm tra?
Thông thường chúng ta cắt 01 dãi có bề rộng 1m để kiểm tra, với tiết diện h. Nhưng h ở đây thay đổi tiết diện như thế lấy h = hm được không? Và nếu không thì h lấy như thế nào? Có 02 quan điểm ở đây:
Ví dụ minh họa_Móng F1 có kích thước như bên dưới:
Với quan điểm 1, thì móng đang bị nứt, cần bổ sung thêm thép chống nứt hoặc tăng tiết diện móng lên.
CẦN LƯU Ý GÌ KHI VÁT MÓNG TRONG MÓNG NÔNG? – Vobaotoan.com
Qua đây, chúng ta có thể thấy rằng: Chiều cao hm (cánh móng) đóng vai trò quan trọng trong kiểm tra bề rộng vết nứt trong móng, đặc biệt ở khu vực ven biển yêu cầu về vết nứt nhỏ.
Qua các ý bên trên thì, theo kinh nghiệm cá nhân, Toàn tóm lại những điểm cần lưu ý khi chọn chiều cao bản móng như sau:
Phải thỏa về độ dốc móng: Độ dốc bản móng phải nhỏ hơn 1/3.
Lưu ý đến bề rộng vết nứt: -Nếu cắt dãy 1m (trong safe hay dùng bảng tính) thì chọn chiều cao kiểm tra vết nứt móng theo quan điểm -.Vẽ full strip móng => dùng tiết diện móng theo quan điểm 1 để kiểm tra bề rộng móng.
Nếu không thỏa về vết nứt: Nên tăng chiều cao cánh móng hm => tiết kiệm hơn.
