Update_Móng đơn trên nền đá theo TCVN 10304:2025 tính toán như thế nào? Những điểm mới trong lần cập nhật này là gì? Tìm hiểu ngay!

• Xem thêm: Móng đơn trên nền đá TCVN 9362:2012
• Xem thêm: Tính SCT cọc ma sát – không moi đất TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

Trong bài viết trước, kênh có đề cập về cách tính móng đơn trên nền đá theo TCVN 9362:2012. Thì trong lần này, tiếp tục gửi đến mọi người về cách tính theo TCVN 10304:2025, để mọi người thấy phù hợp có thể áp dụng cho công việc của mình.

Và sau đây, là những điểm mới trong lần phát hành của TCVN 10304:2025 và bảng tính kèm theo.

Điểm mới 1: Trong lần cập nhật này, công thức tính qb – có 02 dạng. Với móng nông áp dụng Ld < 0.5m phù hợp hơn.

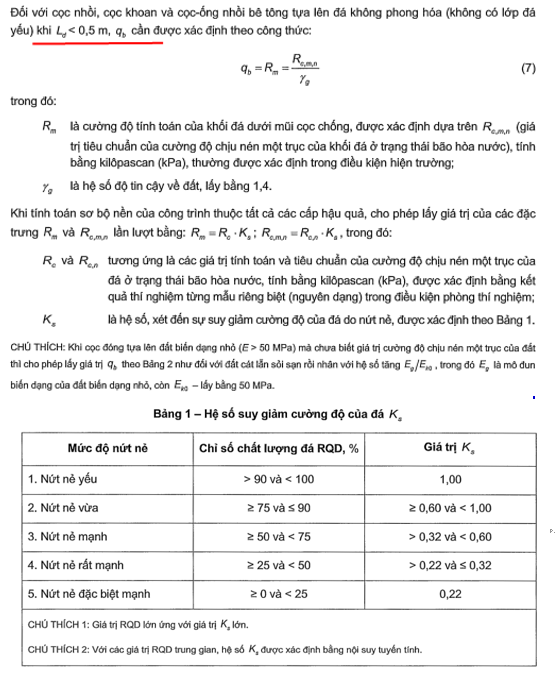

Điểm mới 2: Tiêu chuẩn có điều chỉnh hệ số Ks theo mức độ nứt nẻ của đá (nhìn chung là có tăng thêm).

*** Để tính toán móng đơn trên nền đá tự nhiên, thì không thể thiếu thí nghiệm cường độ nén đá. Nhưng có một bảng thí nghiệm thiếu đi đơn vị Rd. Vì thế, admin đưa hình ảnh minh họa để mọi người tham khảo thêm.

(***) Bảng tính cập nhật nội dung trên:

1 – Tính riêng từng móng lẻ => kể thêm các trường hợp móng đúng tâm, móng lệch tâm (biên và góc).

2 – Tính nhiều móng trên cùng 01 bảng tính (tiện thuyết minh):

Sẽ có sheet tính lún riêng cho từng móng,,,để tiện kiểm tra lún lệch cho các móng.

(***)NOTE: Dù mọi người có đang dùng file Free hay FEE, thỉnh thoảng nên download lại để có bản update bản mới nhất nhé. Cám ơn mọi người!!!

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

Móng đơn trên nền đá theo TCVN 9362:2012 tính toán như thế nào? Điểm khác so với TCVN 10304:2025 là gì? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025
• Xem thêm: Tính SCT cọc ma sát – không moi đất TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

Trước đây, trên blog đã chia sẻ đến mọi người, bảng tính Móng đơn trên nền Đá theo TCVN 10304:2014. Nhưng cũng có một số ý kiến của mọi người, Nguyên nhân gì không áp dụng theo TCVN 9362:2012 cho phần này?

Nay, admin cũng làm 01 bảng tính cụ thể về mục 4.7 trong tiêu chuẩn để mọi người có góc nhìn khách quan hơn. Và có thể xem chi tiết trong bảng PDF mô tả bên dưới.

Cùng xem qua công thức xác định SCT của nền đá dưới đáy móng, được đề cập trong TCVN 9362:2012:

Và đây, là công thức xác định Sức chịu tải của nền đá theo TCVN 10304:2025:

Điểm khác biệt giữa 02 tiêu chuẩn này được thể hiện như sau:

Với những điểm khác biệt trên => dẫn đến kết quả tính Sức chịu tải của nền đá dưới đáy móng cũng rất khác nhau. Ví dụ như bên dưới, với nền đá nứt nẻ rất mạnh:

Chênh lệch giữa 02 cách tính gần gấp 3 lần => kết quả tính toán móng khác nhau đáng kể.

Và đây là quan điểm mọi người có thể tham khảo trên mạng…

Theo quan điểm của admin: Tùy vào trường hợp khác nhau nên vận dụng cho phù hợp. Tiêu chuẩn là để áp dụng chứ không bắt buộc phải tuân theo. Vì thế, mọi người áp dụng như thế nào tùy theo kinh nghiệm của mỗi kỹ sư. Và quan trọng hơn hết là bản thân cảm thấy an tâm.

Xem bảng tính mẫu: Móng M8 – trên nền đá TCVN 9362:2012

Trong bảng tính này,: có cập nhật các dạng móng đúng tâm và lệch tâm. Đồng thời kể thêm ảnh hưởng độ cứng của Cổ Cột đối với các móng lệch tâm.

(***)NOTE: Dù mọi người có đang dùng file Free hay FEE, thỉnh thoảng nên download lại để có bản update bản mới nhất nhé. Cám ơn mọi người!!!

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

SCT Cọc Ma sát Moi đất theo TCVN 10304:2025 như thế nào? Những điểm khác so với cọc ma sát không moi đất là gì? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025
• Xem thêm: Tính SCT cọc ma sát – không moi đất TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

Một số độc giả quan tâm đến kênh, có hỏi thêm về bảng tính SCT cọc theo cường độ/cơ lý của đất nền dựa trên TCVN 10304:2025. Thì cho đến nay, admin thấy trong lần phát hành này chưa đề cập đến vấn đề này. Mà thay vào đó chỉ nhắc đến dạng Cọc ma sát có moi đất (cọc khoan,..) và Cọc ma sát không moi đất (đóng/ép)…

Cả 02 dạng này, đều dựa vào tính chất cơ lý của đất nền. Lần trước, admin đã upload file tính SCT cọc ma sát không moi đất rồi. Để hỗ trợ cho công việc đầy đủ hơn, thì nay tiếp tục gửi đến mọi người thêm bảng tính Cọc ma sát – có moi đất theo TCVN 10304:2025.

Và đây là nội dung hướng dẫn trong tiêu chuẩn và những điểm khác so với trường hợp Cọc ma sát không moi đất như sau:

ĐIỂM KHÁC 1 – Các hệ số điều kiện làm việc ƳR,R (tùy vào mũi cọc mà có hệ số khác nhau), và ƳR,f tra bảng 6 thay vì bảng 4.

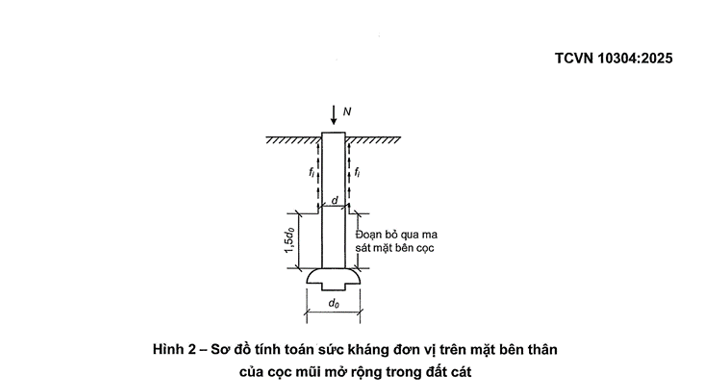

ĐIỂM KHÁC 2 – Đối với mũi cọc có mở rộng mũi, nằm trong lớp đất Cát (đất rời) => bỏ qua một đoán 1.5do trên mũi cọc mở rộng.

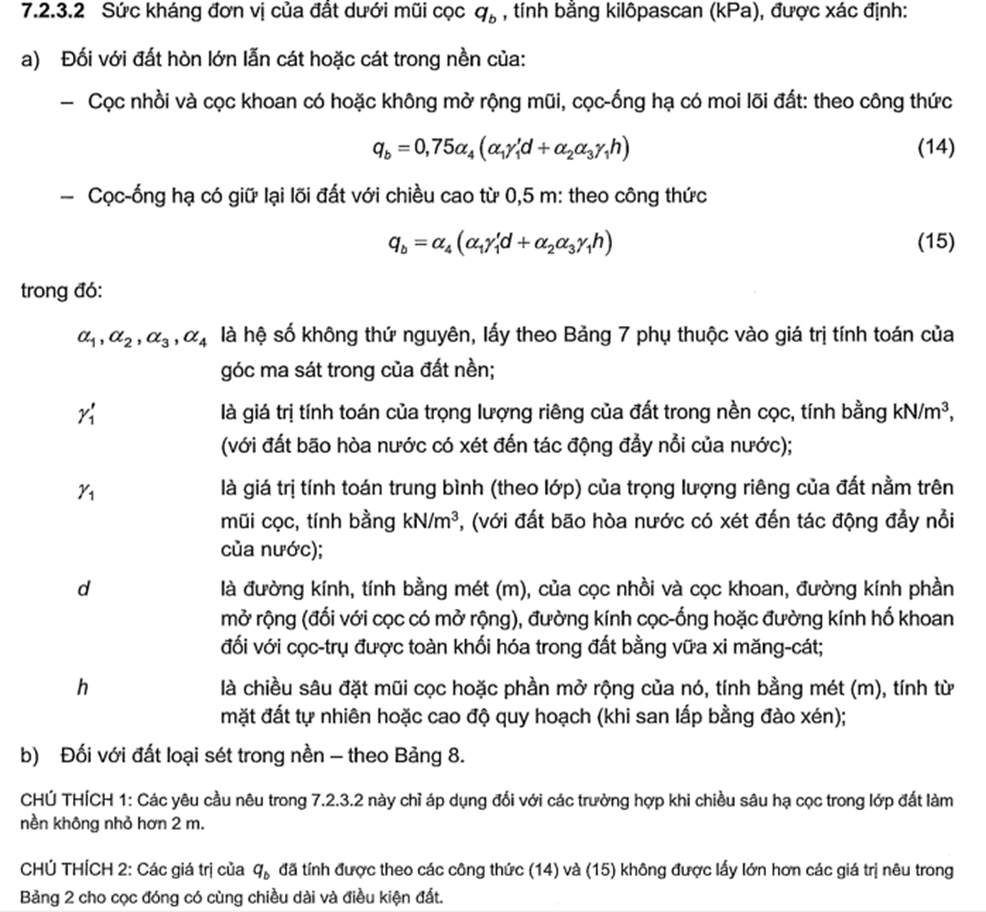

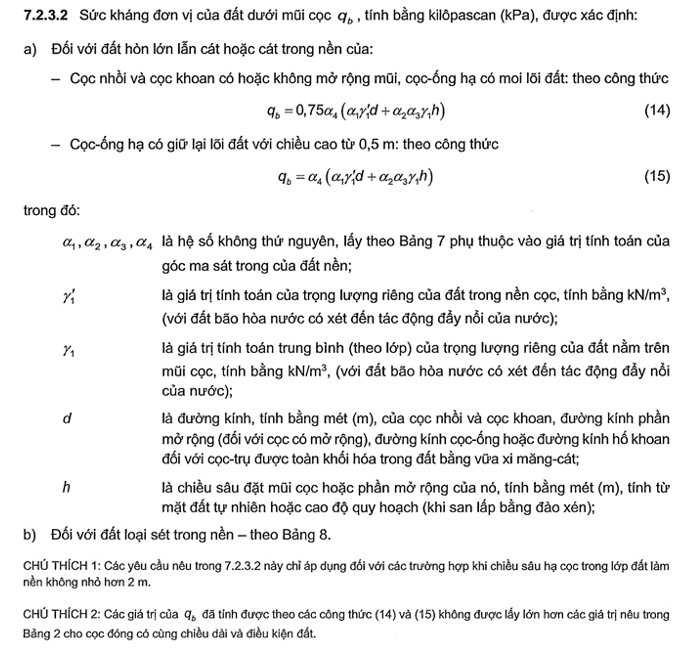

ĐIỂM KHÁC 3 – Sức kháng của đất dưới mũi cọc được xác định theo công thức 14, thay vì tra bảng 2 như bên cọc ma sát không moi đất.

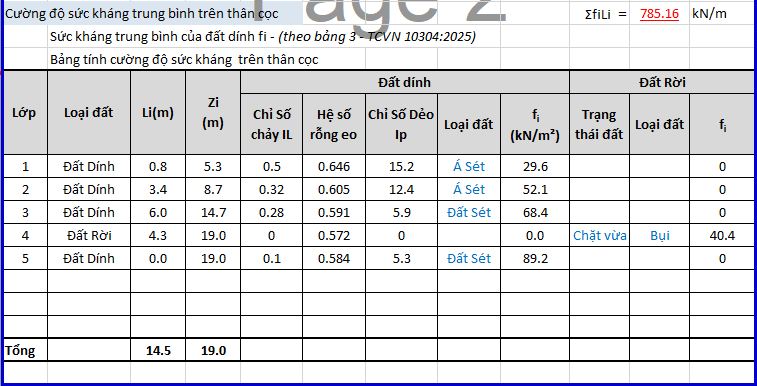

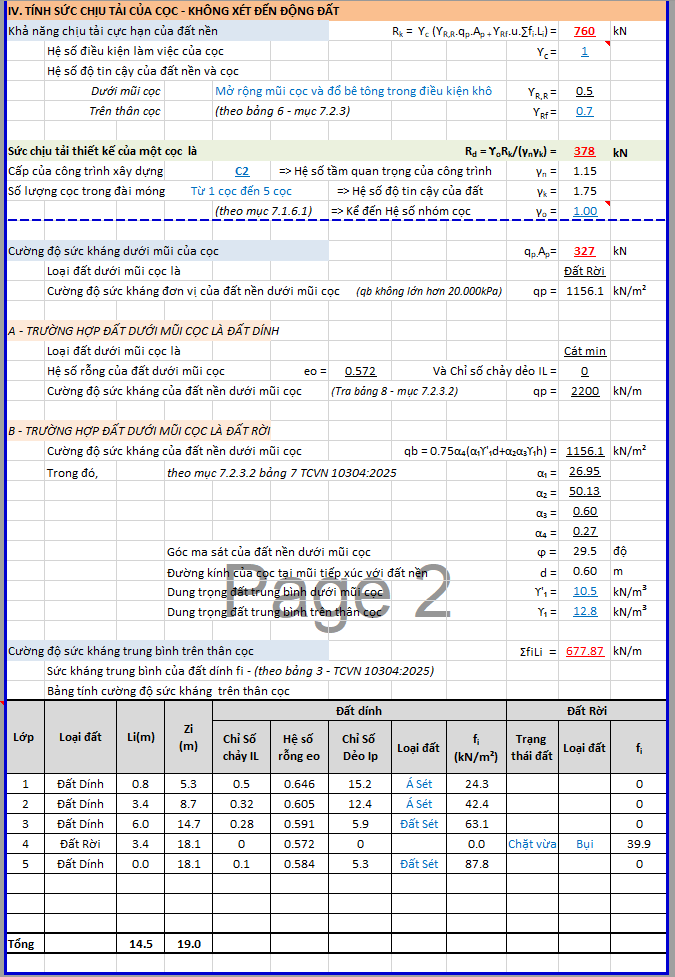

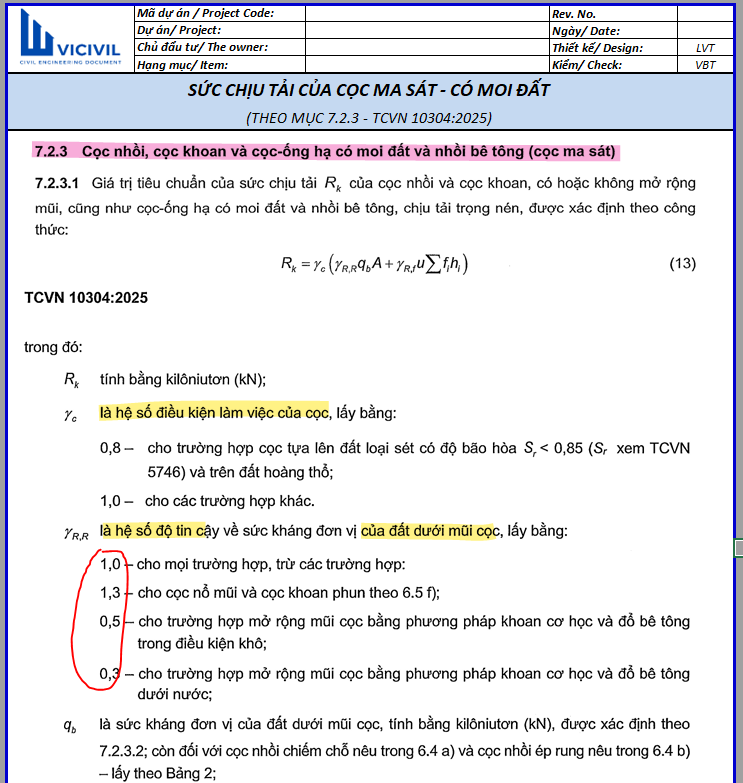

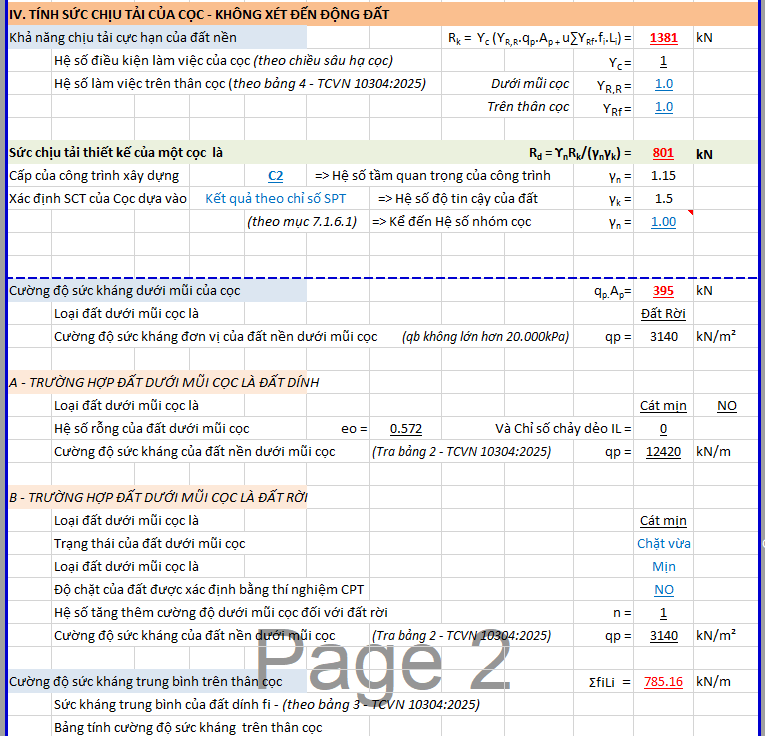

Và đây là bảng tính dựa trên những điểm trên theo TCVN 10304:2025.

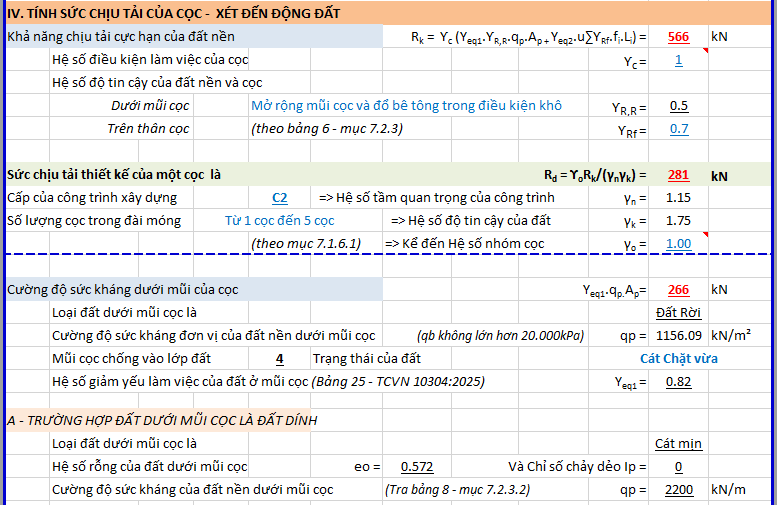

Admin cũng chia làm 02 sheet có xét động đất và không xét động đất. Để mọi người có thể dễ nhìn và áp dụng cho công việc của mình hơn.

(***)NOTE: Dù mọi người có đang dùng file Free hay FEE, thỉnh thoảng nên download lại để có bản update bản mới nhất nhé. Cám ơn mọi người!!!

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

Sơ bộ SCT Cọc chịu kéo theo đất nền theo TCVN 10304:2025 như thế nào? Đối với phương pháp thi công có và không moi đất có gì khác nhau? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025
• Xem thêm: Tính SCT cọc ma sát – không moi đất TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

“Khi nào bản thân thấy SỢ?” Đó là khi chúng ta không nhìn thấy chúng là gì, không biết đó là gì? Giống như vào ban ngày ta cảm giác ít sợ hơn là ban đêm. Vì vào đêm chúng ta bị hạn chế nhiều bởi màn đêm.

Quay lại chuyên ngành của chúng ta, bản thân sẽ cảm thấy tự tin hơn khi được chuẩn bị đầy đủ. Tương tự như phần về cọc. Ngoài tính SCT cọc CHỊU NÉN theo đất nền, mà thông thường hay tính toán. Trong trường hợp khác, khi gặp trường hợp cọc bị nhổ (hay bị kéo), như công trình có tầng hầm hay bể nước. ngầm… thì cần tính toán thêm SCT cọc CHỊU KÉO theo đất nền.

Trong lần cập nhật này, TCVN 10304:2025 có đề cập khá rõ ràng về cách tính toán về SCT cọc Chịu kéo cho đất nền cho 02 trường hợp:

• Cọc ma Sát – Không moi đất
• Cọc ma Sát – Có moi đất

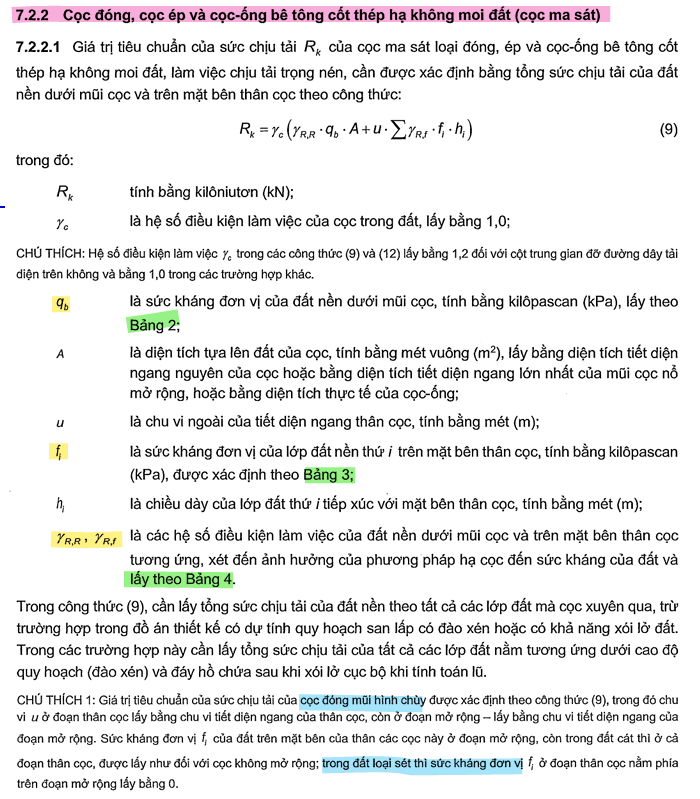

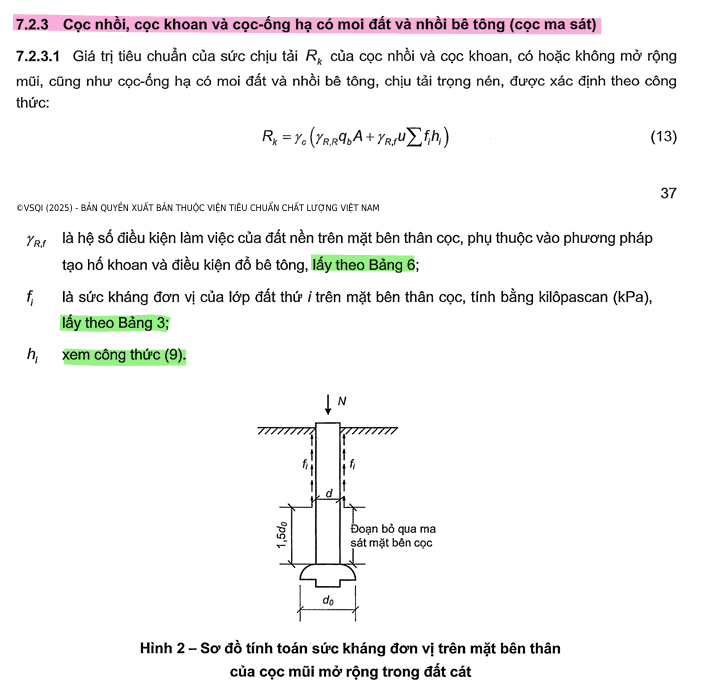

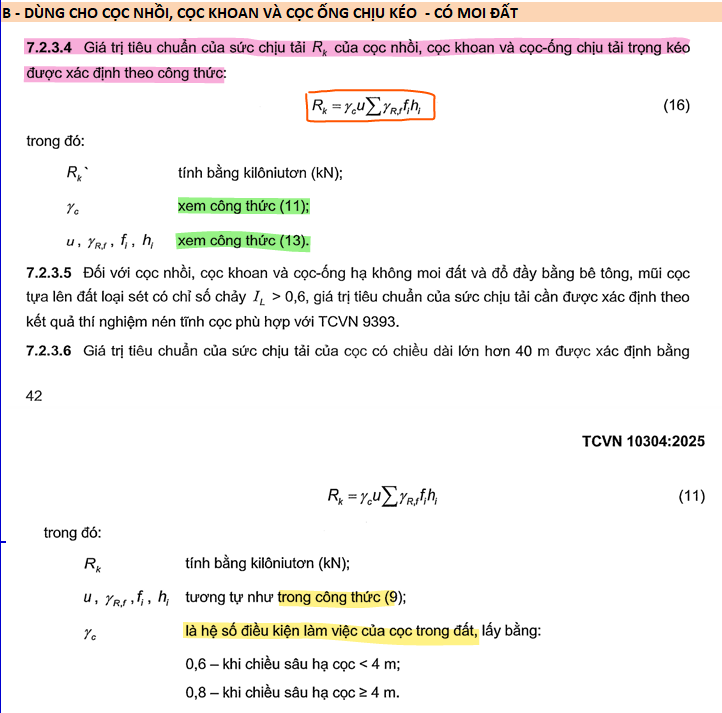

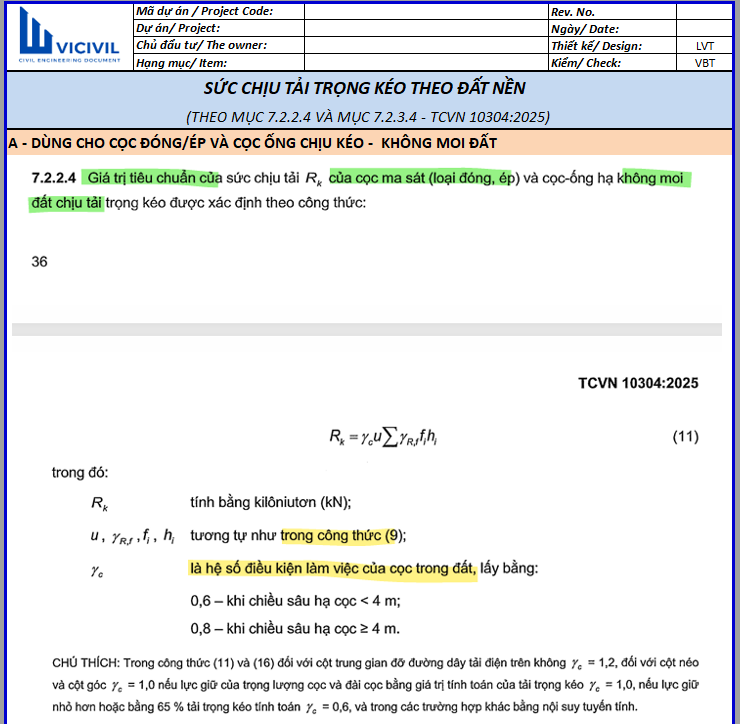

Và dưới đây là nội dung được đề cập trong tiêu chuẩn cho 02 trường hợp này:

Về cơ bản, 02 trường hợp trên tính toán khá giống nhau. Chỉ khác ở 02 điểm sau:

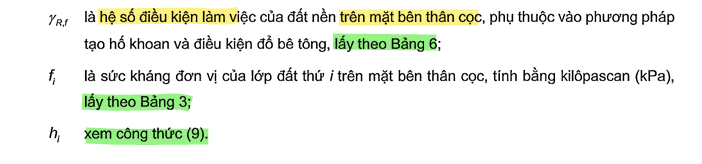

ĐIỂM 1: HỆ SỐ LÀM VIỆC BÊN THÂN CỌC

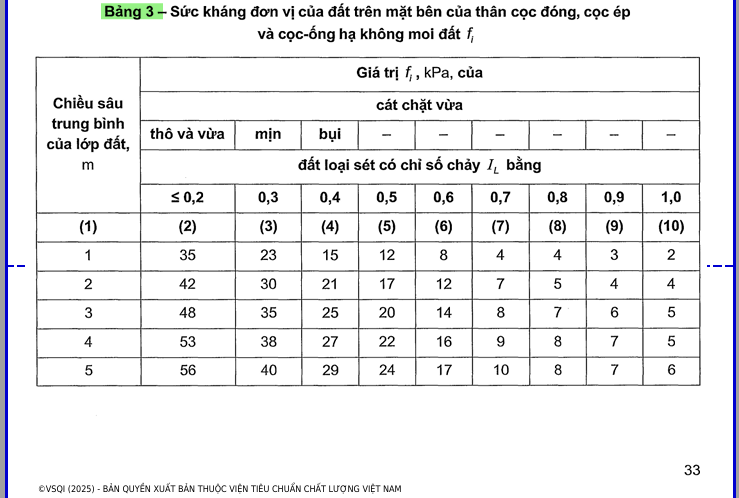

• Không moi đất : Lấy theo bảng 4 trong TCVN 10304:2025

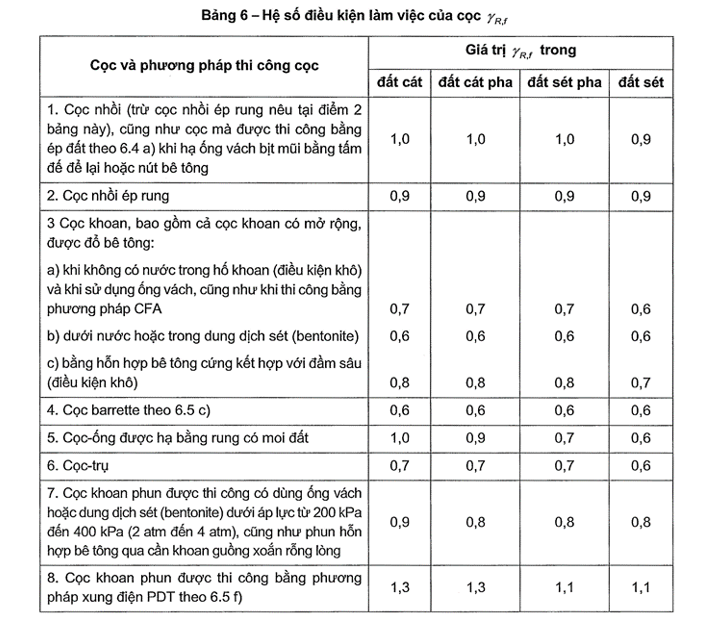

• Có moi đất : Lấy theo bảng 6 trong TCVN 10304:2025

ĐIỂM 2: CHIỀU DÀI TÍNH TOÁN CỌC MA SÁT BÊN THÂN CỌC

• Không moi đất : Thường không mở rộng mũi => Ma sát hông suốt chiều dài cọc ngàm trong đất.
• Có moi đất : Thêm trường hợp có mở rộng mũi trên nền Cát => Bỏ qua sức kháng một đoạn thân cọc trên mũi cọc mở rộng theo Hình 2.

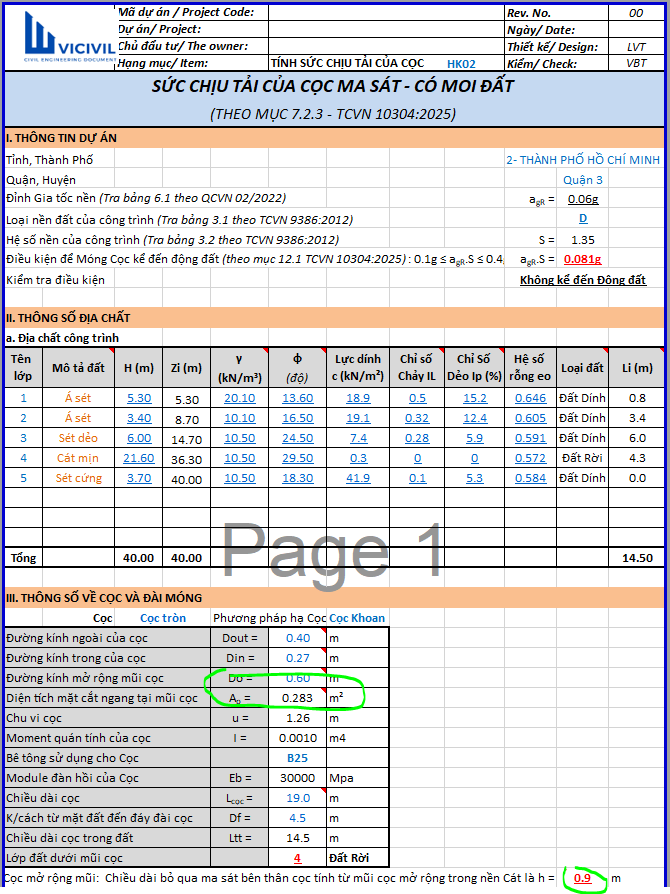

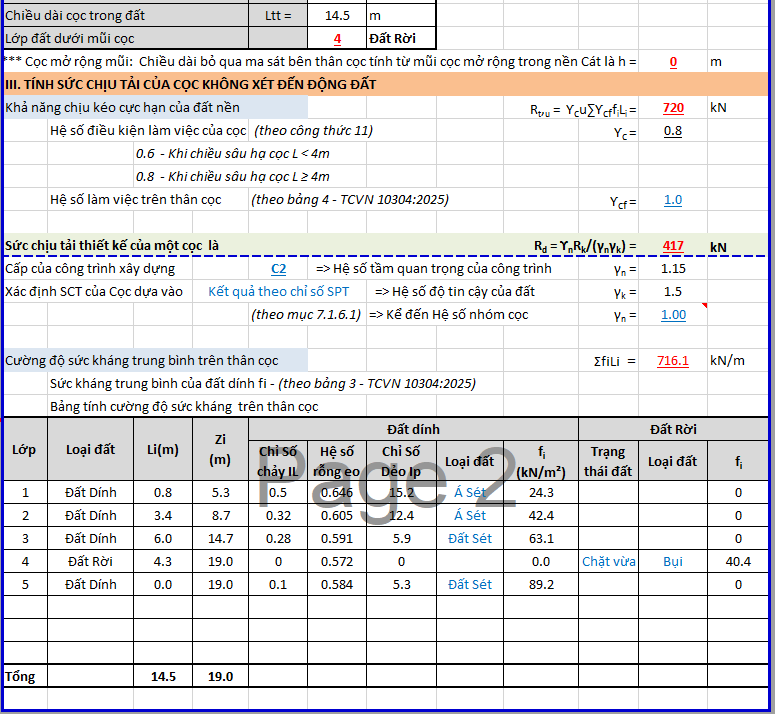

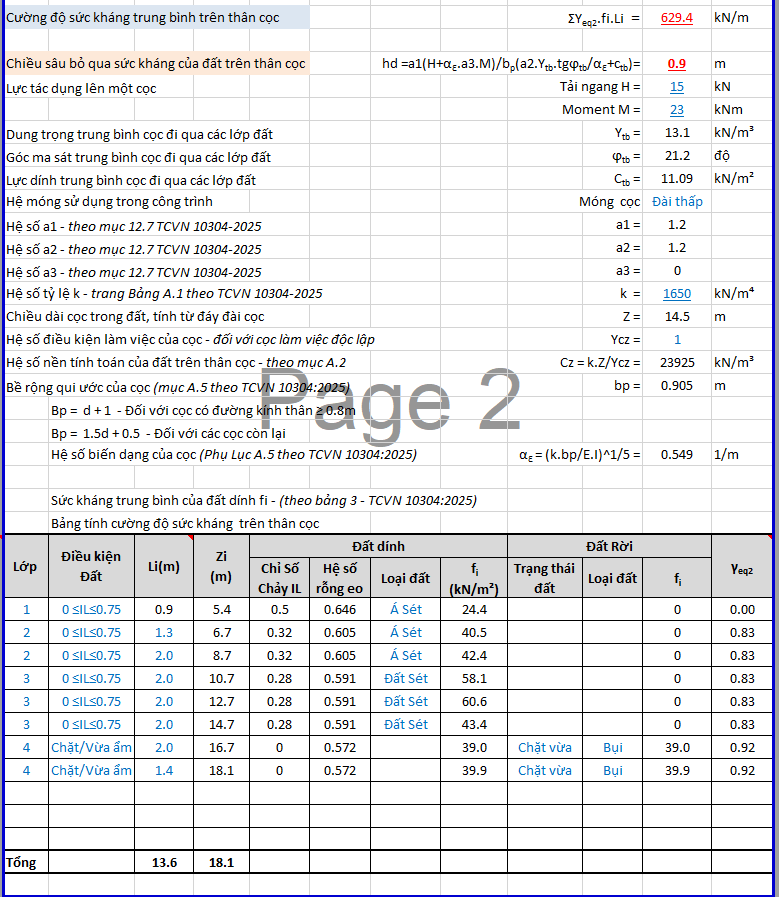

***NOTE: Với những điểm trên, admin lập ra bảng tính bên dưới đây để phục vụ cho công việc được đầy đủ hơn. Admin cũng tách riêng 02 sheet: Có xét đến động đất và không xét cọc đến động đất để tiện cho công việc hơn

(***)NOTE: Dù mọi người có đang dùng file Free hay FEE, thỉnh thoảng nên download lại để có bản update bản mới nhất nhé. Cám ơn mọi người!!!

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

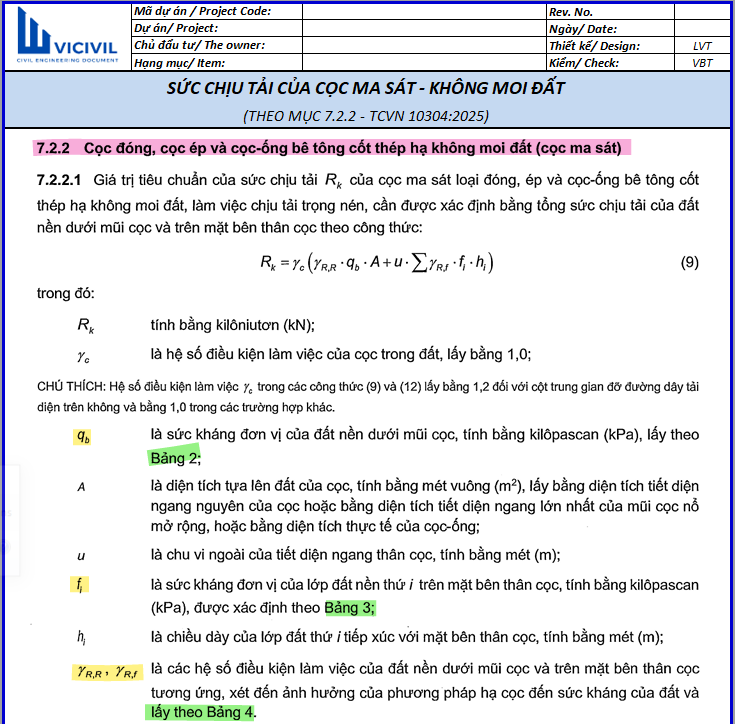

SCT Cọc ma sát không moi đất theo TCVN 10304:2025 có những điểm gì mới so với TCVN 10304:2014? Cần lưu ý gì khi kiểm tra trường hợp này? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025

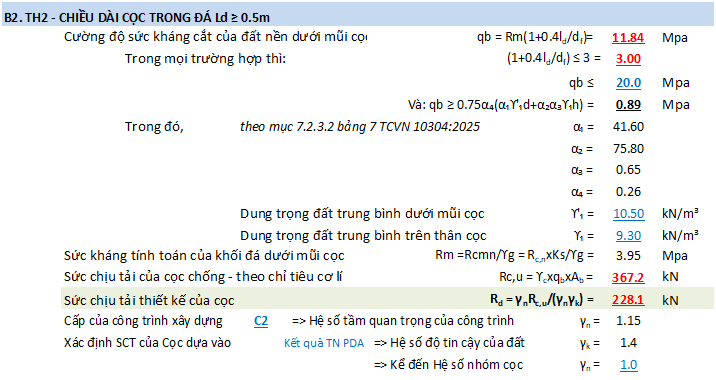

• Xem thêm: Tính SCT cọc chống trên nền đá TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

Để lên 01 phương án hay kế hoạch thì thông thường, chúng ta phải lên tối thiểu 02 trường hợp để so sánh hoặc dự phòng.

Trong ngành thiết kế xây dựng nói chung và tính Sức chịu tải cọc cũng vậy. Để chọn ra được Ptk của cọc (SCT cọc), thường dựa vào 02 phương pháp tính:

• Tính SCT cọc theo Chỉ Số SPT
• Tính SCT cọc theo cơ lý đất nền

TCVN 10304:2014 trước đây, có một phụ lục để tính SCT cọc theo cường độ đất nền, Và trong lần cập nhật này, thì đã bỏ qua phần này. Nhưng mọi người có thể dựa vào mục 7.2.2-TCVN 10304:2025 =>tính SCT cọc theo đất nền.

Sau đây là những điểm mới trong phần này mà admin nhận thấy:

ĐIỂM MỚI 1:  SỬ DỤNG TÊN GỌI CHỈ SỐ CHẢY IL THAY CHO ĐỘ SỆT B như trước đây. CHIỀU SÂU CỌC SAU 40M TĂNG THÊM (thay vì bằng giá trị ở 35m như trước đây).

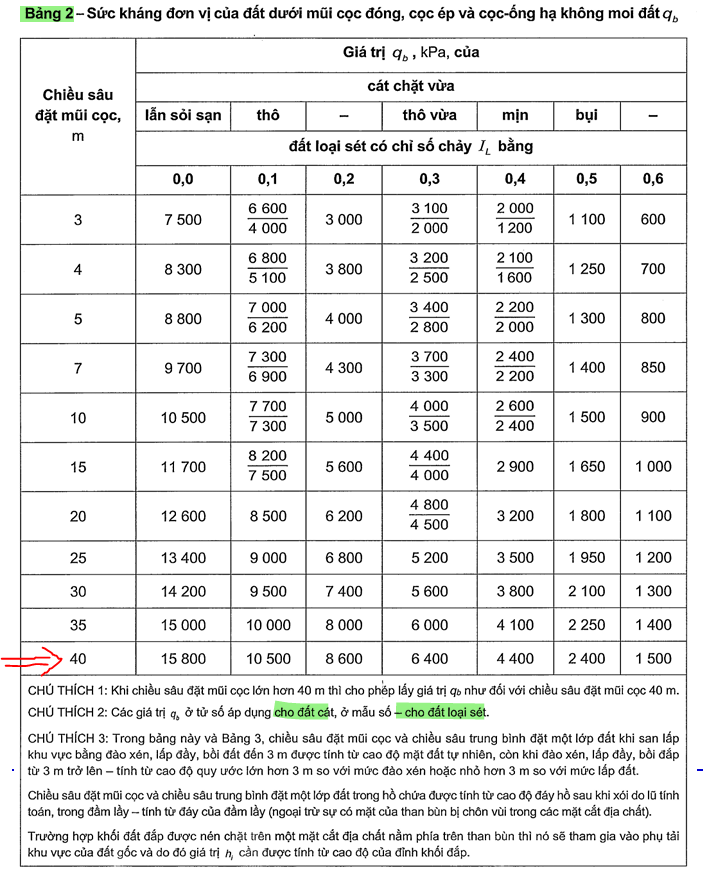

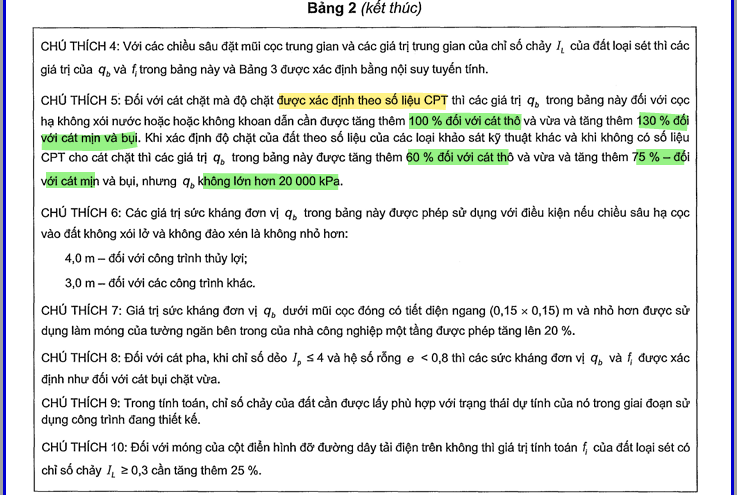

ĐIỂM MỚI 2:  KHI ĐẤT DƯỚI MŨI CỌC LÀ CÁT CHẶT => HỆ SỐ TĂNG THÊM DƯỚI MŨI CỌC SẼ TĂNG THÊM TÙY THEO LOẠI ĐẤT RỜI NÀY (Thay vì giống nhau như trước đây).

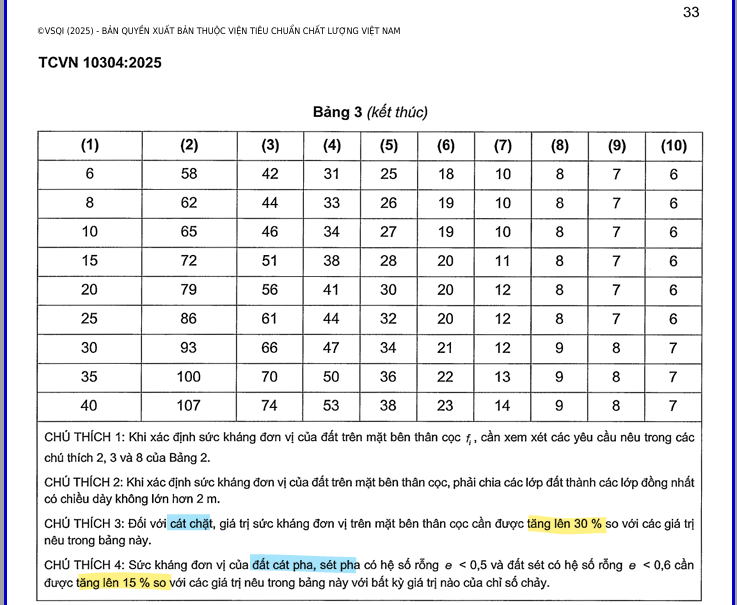

ĐIỂM MỚI 3:  GIÁ TRỊ Fi Ở ĐỘ SÂU 40M ĐƯỢC TĂNG THÊM (thay vì bằng giá trị ở độ sâu 35m như trước đây).

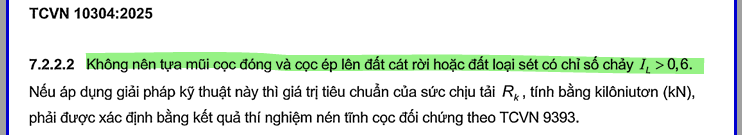

ĐIỂM MỚI 4:  TIÊU CHUẨN CÓ KHUYẾN NGHỊ KHÔNG NÊN ĐẶT MŨI CỌC Ở ĐẤT SÉT CÓ CHỈ SỐ CHẢY IL>0.6.

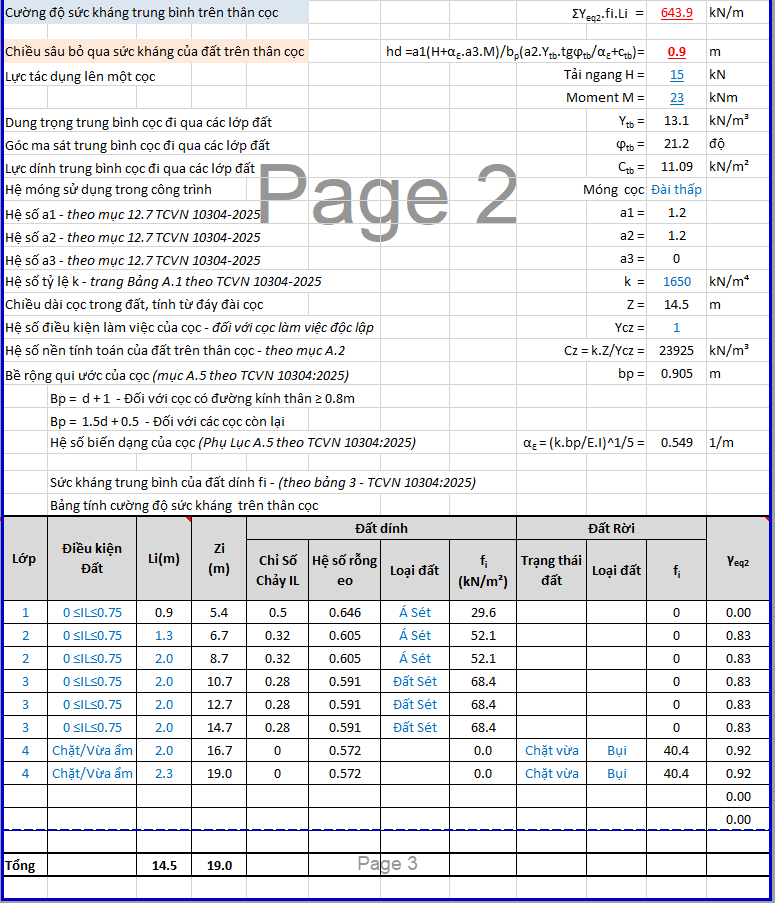

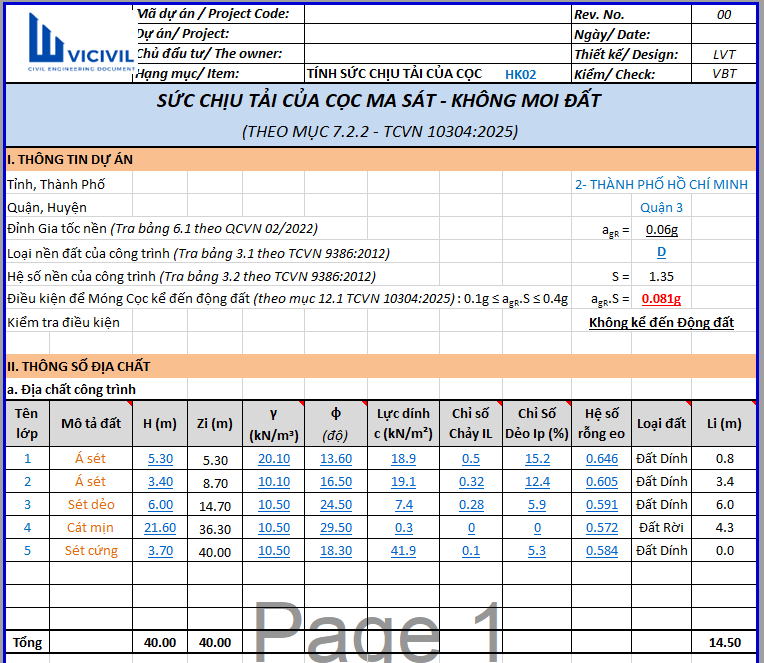

(Bảng tính kèm theo)

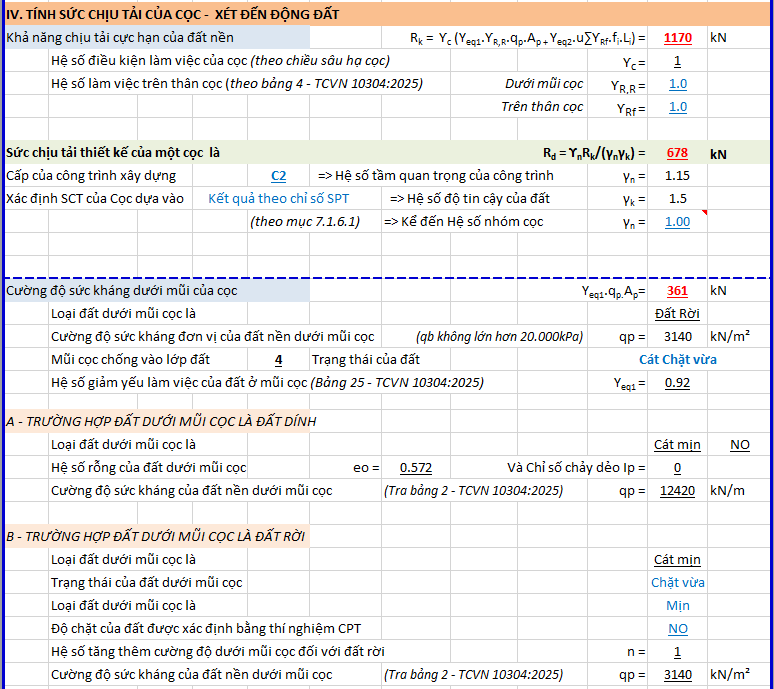

Trong lần cập nhật này, admin sẽ tách thành 02 sheet khác nhau, để tính toán theo 02 trường hợp: Có xét đến động đất và không xét động đất. Để mọi người TIỆN HƠN khi sử dụng.

*** PHẦN SCT Cọc – xét đến động đất theo mục 12.6 -12.7 trong TCVN 10304:2025

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

Cập nhật Cọc chịu tải ngang theo TCVN 10304:2025 có những điểm gì mới so với TCVN 10304:2014? Cần lưu ý gì khi kiểm tra trường hợp này? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025
• Xem thêm: Tính SCT cọc chống trên nền đá TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

“Thái cực Sinh lưỡng nghi”…Sự ra đời của một thứ mới mẻ điều mang trong mình 02 trạng thái đối lập. Vừa mừng và vừa lo, mừng vì cái mới ra đời sẽ mang lại sự rõ ràng, tiến bộ hơn. Nhưng đồng thời đòi hỏi mọi người phải cập nhật để đáp ứng với thực tiễn nếu không muốn mình bị bỏ lại phía sau.

Tiêu chuẩn TCVN 10304:2025 ra đời cũng thế, dù chưa biết nội dung thay đổi là gì? Nhưng đòi hỏi người thiết kế phải tìm hiểu và lựa chọn những điểm mới so với trước đây, để cập nhật phù hợp với hồ sơ Pháp lý.

Có một điều kiện để thích nghi với hoàn cảnh mới đó là THỜI GIAN. Nhưng trong thời gian ngắn để cập nhật hết là điều khó, với biết bao nhiêu việc khác trong cuộc sống thường ngày. Vì thời gian là có hạn và không phải ai cũng có đủ thời gian.

Và hôm nay, admin tiếp tục đến với chủ đề: “CỌC CHỊU TẢI NGANG THEO TCVN 10304:2025”. Những điểm mới và bảng tính kèm theo.

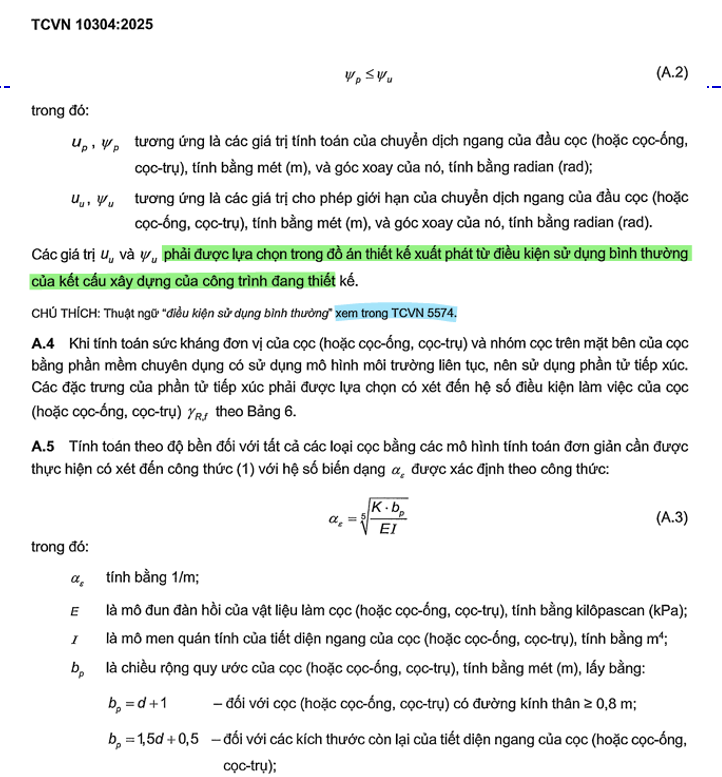

ĐIỂM MỚI 1:  BỎ QUA HỆ SỐ γc, TRONG CÔNG THỨC TÍNH TOÁN HỆ SỐ BIẾN DẠNG αε.

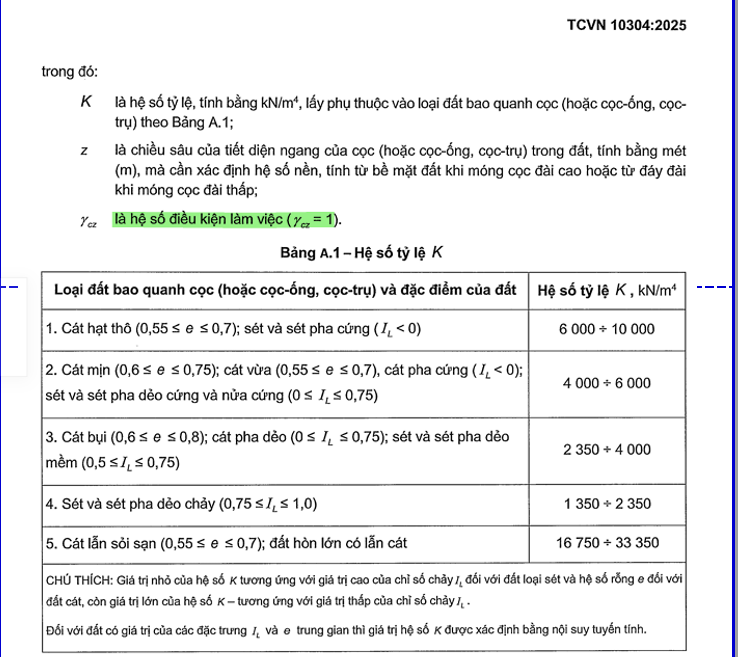

ĐIỂM MỚI 2: HỆ SỐ LÀM VIỆC ĐỌC LẬP CỦA CỌC γcz BẰNG 1 THAY VÌ BẰNG 3 NHƯ TRƯỚC ĐÂY

***Có một lưu ý: Trong tiêu chuẩn, cho phép khai báo sơ đồ gối rời rạc nhưng không quá 0.25m. Điều này sẽ tốn khá nhiều thời gian. Mà cách làm của admin trước đây là 1m.

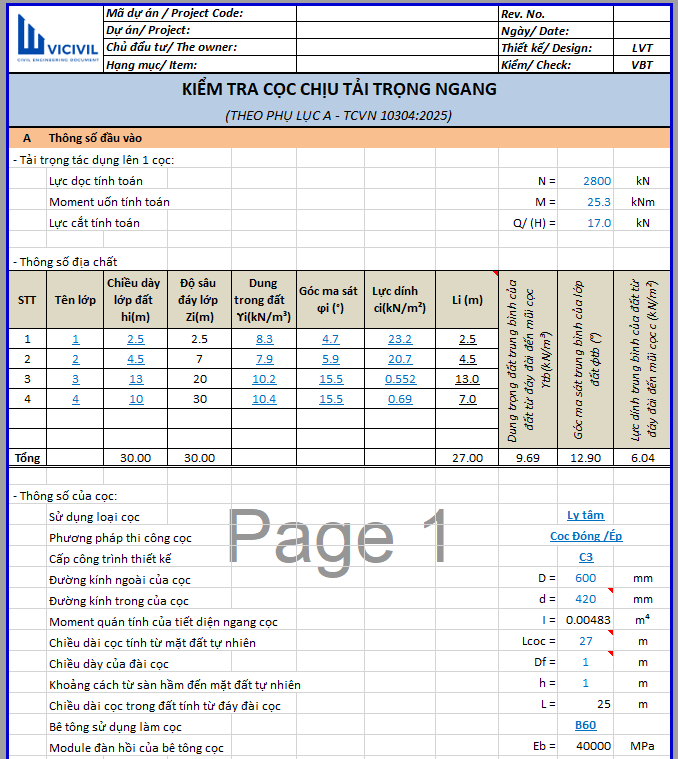

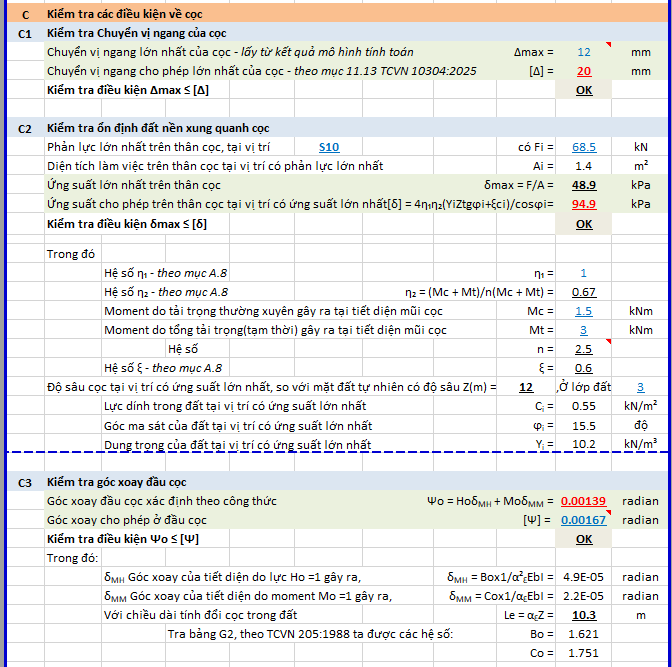

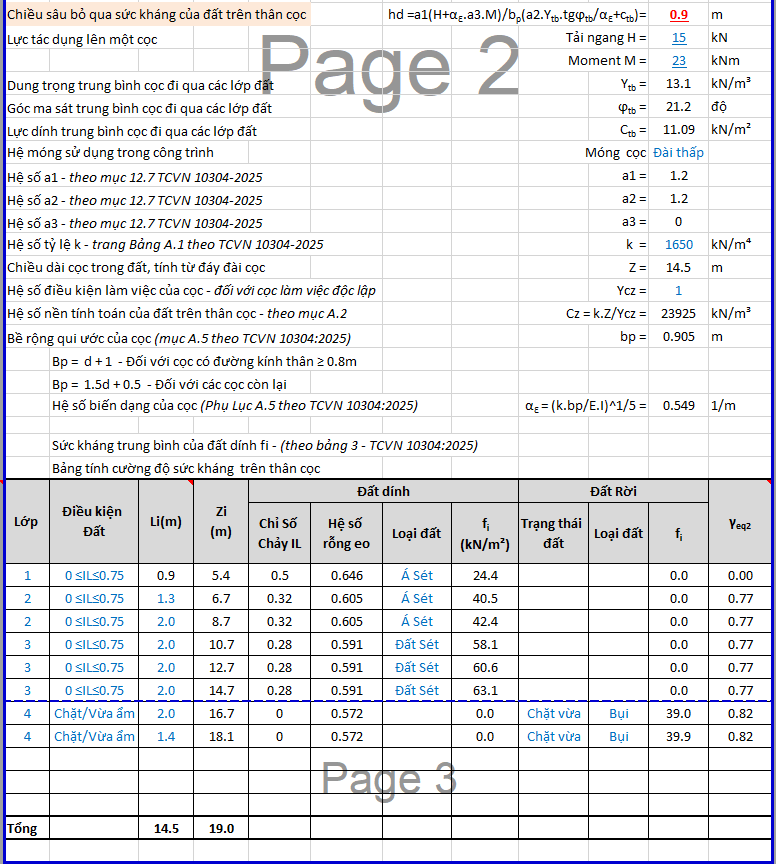

(Và đây là bảng tính cho phần này)

NHÌN CHUNG: Giá trị sẽ không khác so với trước đây, chỉ bổ sung thêm cấp công trình, hình thức thi công cọc để phù hợp hơn so với nội dung của TCVN 10304:2025.

*** P/S: File này có tính phí – Nhưng ai đã ủng hộ file này theo TCVN 10304:2014 thì liên hệ admin để được Share MIỄN PHÍ nhé.

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

Dự đoán lún Nhóm cọc theo TCVN 10304:2025 có điểm gì mới? Có gì cần lưu ý khi tính toán độ lún trong trường hợp này không? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025
• Xem thêm: Tính SCT cọc chống trên nền đá TCVN 10304:2025
• Xem thêm: Dự đoán lún móng cọc – Khối móng quy ước TCVN 10304:2025

Cám ơn Tất cả mọi người!

Trong phần dự đoán lún của móng theo Tiêu chuẩn TCVN 10304;2025 lần này, có 03 trường hợp để tính toán (tùy thuộc vào số lượng cọc trong đài):

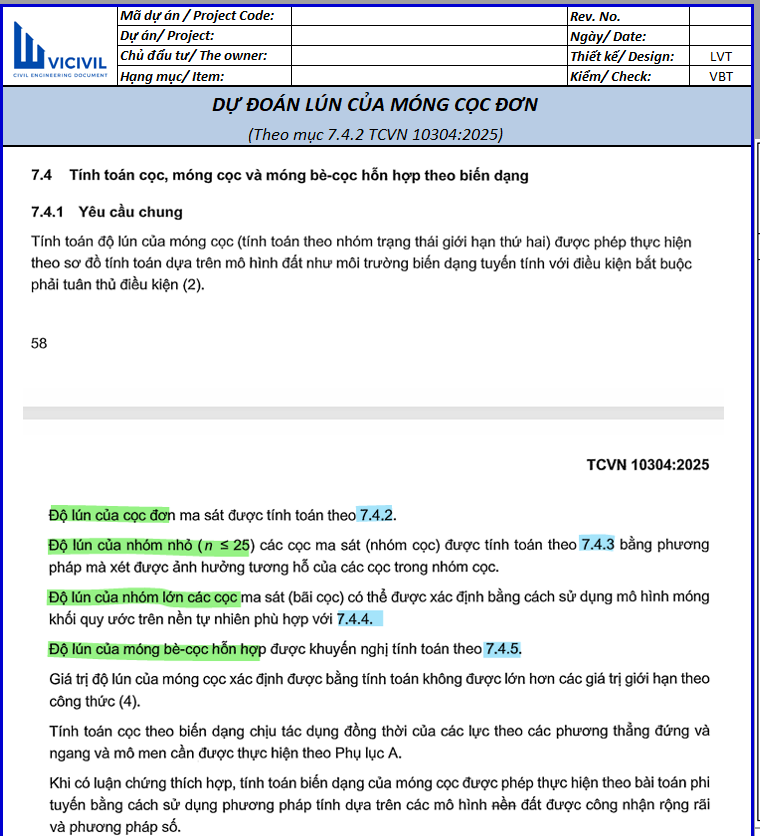

• Tính lún móng cọc đơn
• Tính lún móng theo khối quy ước (n>25 cọc)
• Tính lun móng theo nhóm cọc ( 1 < n < 25 cọc)

Trong các bài viết trước, admin đã có dịp chia sẻ đến mọi người 02 dạng tính lún (1) và (2). Nay tiếp tục chia sẻ phần còn lại, để ai cần có thể tham khảo để phục vụ cho công việc thiết kế của mình.

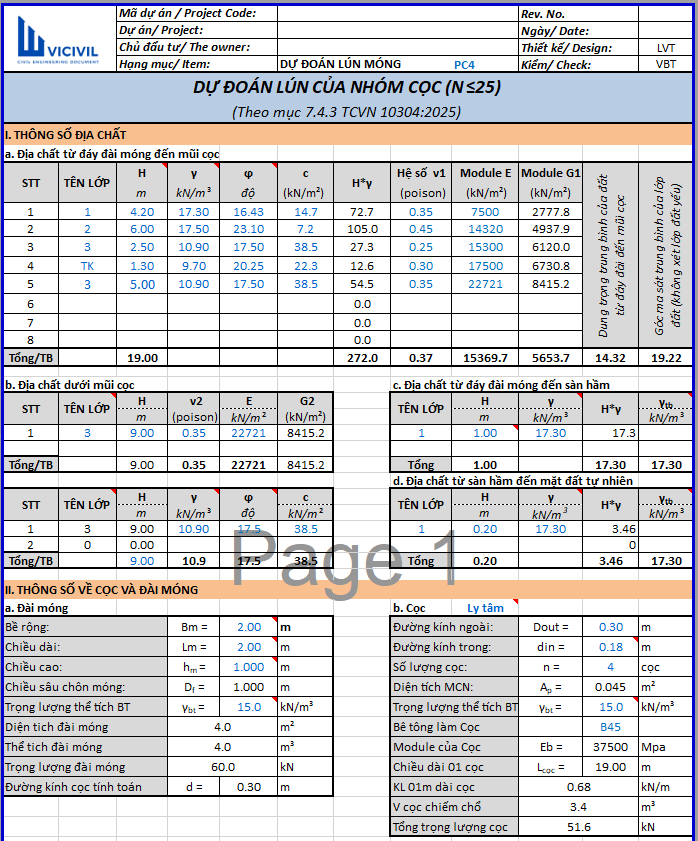

Và đây là điểm mới mà admin thấy được, muốn chia sẻ với mọi người (kèm bảng tính).

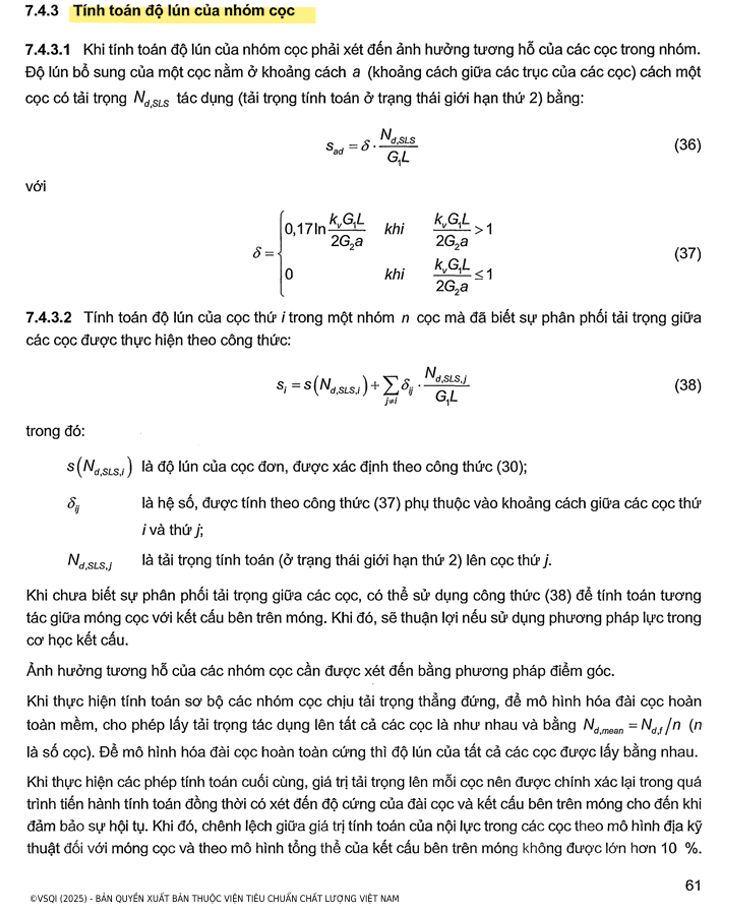

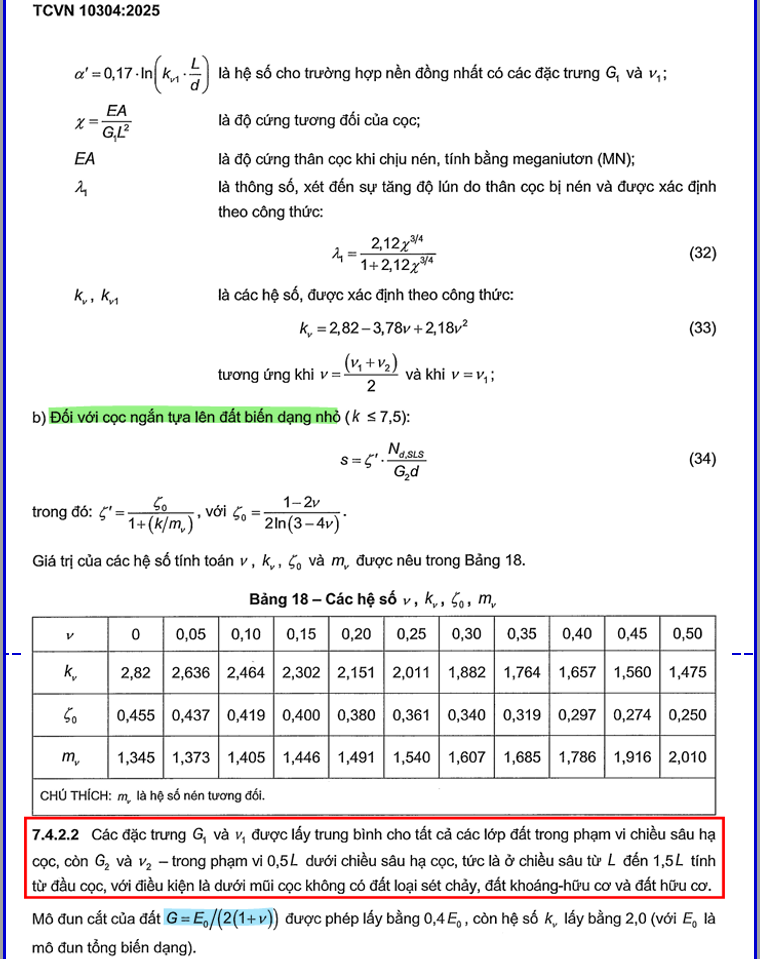

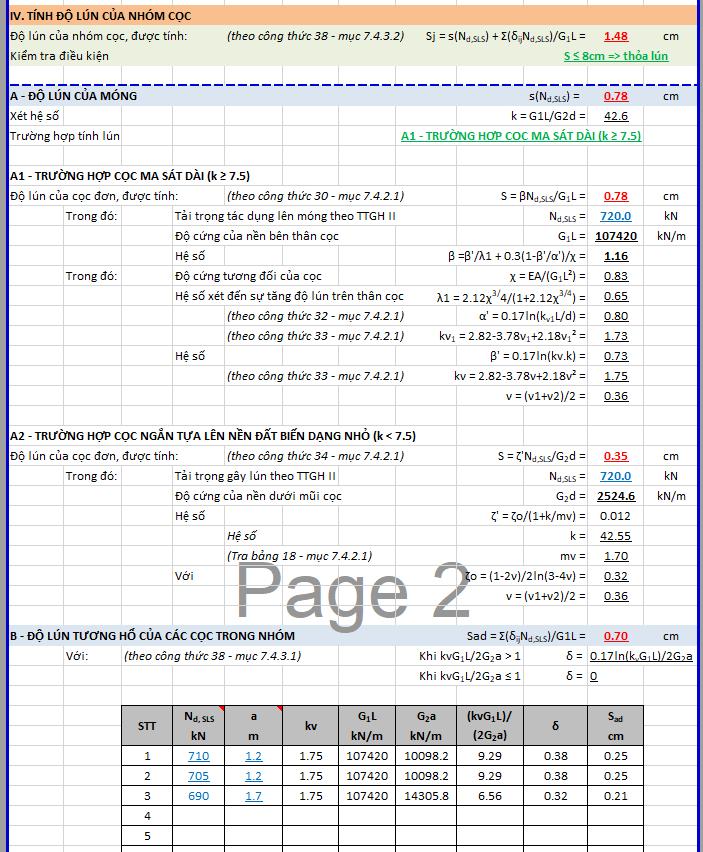

ĐIỂM MỚI : Độ lún của Nhóm cọc có xét đến ảnh hưởng của các cọc khác trong nhóm cọc (trong cùng 1 đài móng).

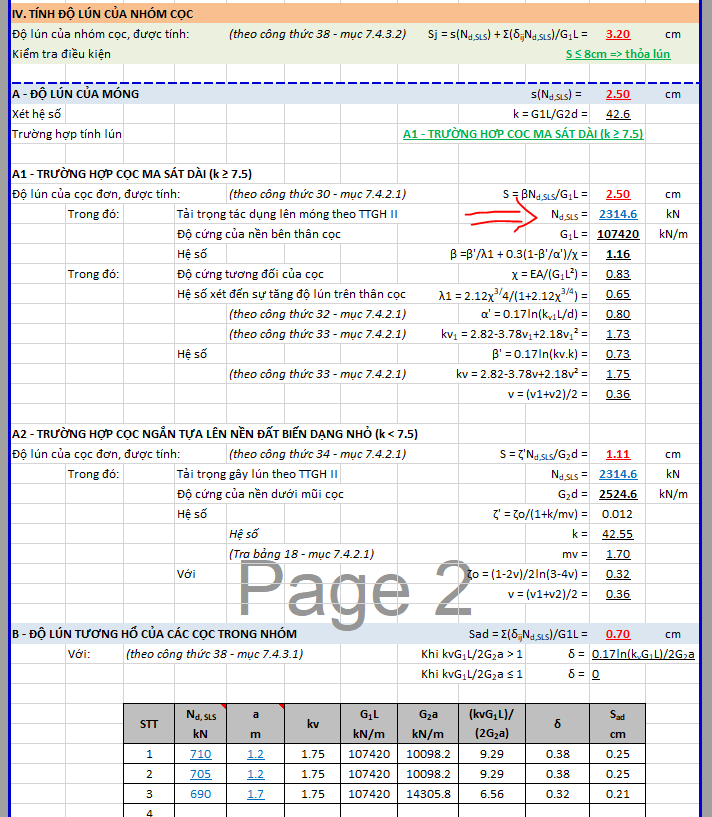

***Áp dụng công thức trong tiêu chuẩn đưa ra và thực hiện theo, khá đơn giản.

PHẦN Q/A : Hướng dẫn trong tiêu chuẩn đơn giản nhưng admin thấy còn chưa rõ. Liệu Cách tính lún như vậy đã phù hợp và đầy đủ chưa? Làm thế nào để biết được?

Thử áp dụng tính lún theo “Khối móng quy ước” theo mục (2) mà mọi người thường áp dụng như trước đây ra sao?

Kết quả độ lún chênh lệch lớn giữa 02 cách tính. Vậy chúng ta đã an tâm về phần lún này của móng theo mục (3) này chưa?

Nhưng nếu ta nhập giá trị tính lún ban đầu là Phản lực chân cột (hay tổng phản lực đầu cọc) => thì kết quả sẽ ra gần sát với mục (2) hơn.

P/S: Trên là quan điểm của admin về cách tính lún cho nhóm cọc? Còn nọi người thì sao?

Xem các bài viết khác liên quan đến chủ đề này TẠI ĐÂY.

ĐĂNG KÝ ỦNG HỘ KÊNH BẰNG CÁCH TẠI ĐÂY

Cám ơn mọi người đã luôn quan tâm và ủng hộ kênh!
Chúc mọi người hạnh phúc trong công việc và cuộc sống!

Admin – Contact
Zalo : 0784.414.186
Website : https://vobaotoanl.com/
Group Facebook : Seeding engineer
Kênh Youtube : vobaotoan-youtube
Group Read book: https://www.facebook.com/groups

Dự đoán lún khối Móng Quy Ước theo TCVN 10304:2025 có những điểm gì mới? Kết quả tính toán có gì khác so với trước đây? Tìm hiểu ngay!

• Xem thêm: Tính SCT cọc theo chỉ số SPT TCVN 10304:2025
• Xem thêm: Tính SCT cọc chống trên nền đá TCVN 10304:2025
• Xem thêm: Tính SCT cọc theo Vật Liệu TCVN 10304:2025

Cám ơn Tất cả mọi người!

Theo quy định của TCVN 10304:2025, tùy thuộc số lượng cọc trong đài mà cần tính lún của móng theo các cách khác nhau. Trong phần trước, admin đã chia sẻ với mọi người “Những điểm mới của tính lún móng cọc đơn”.

Và hôm nay admin chia sẻ tiếp với mọi người về :“Dự đoán lún của móng cọc (n >25 cọc), theo Khối móng quy ước” (kèm bảng tính). Để người thiết kế có đủ thông tin, áp dụng vào công việc của mình.

Nhìn chung, Tiêu chuẩn về phần này hướng dẫn khá cụ thể và công thức tính rõ ràng. Sau đây là những điểm mới mà Admin nhìn thấy, muốn gửi đến mọi người.

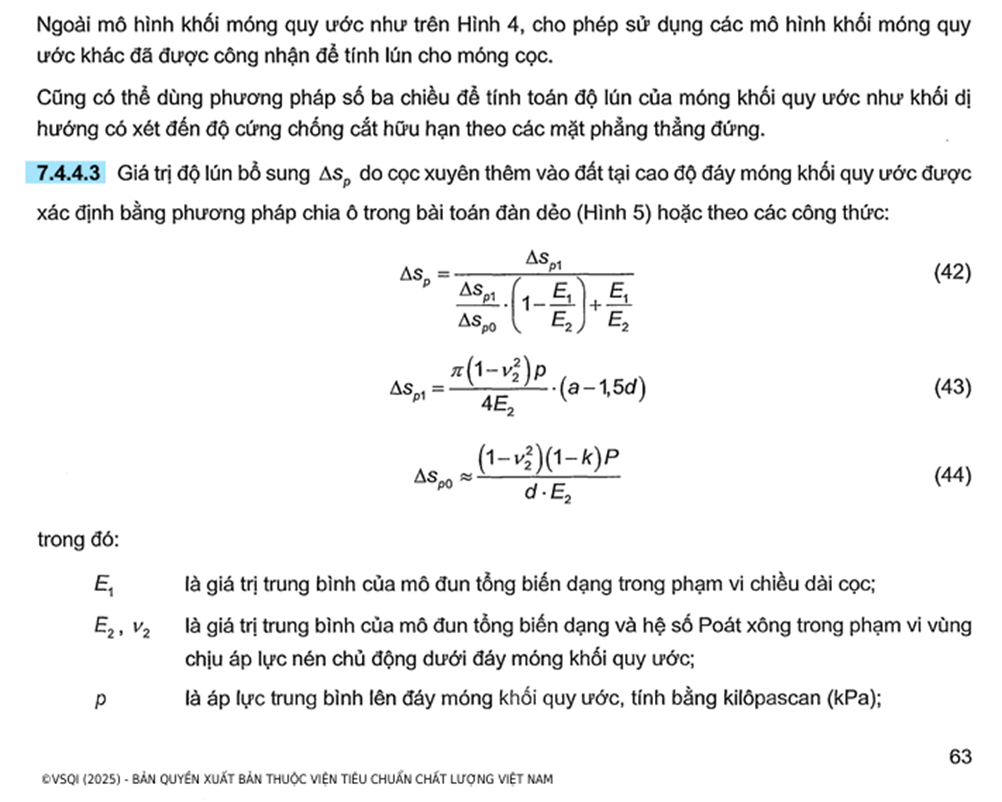

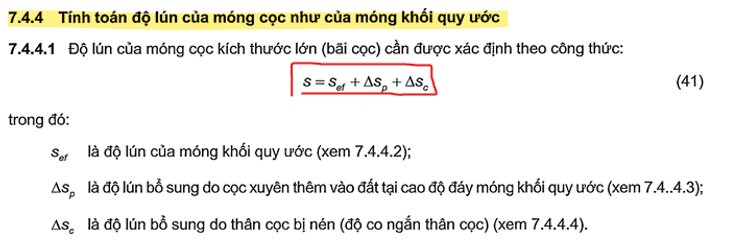

ĐIỂM MỚI 1: Độ lún của móng cọc như móng khối quy ước phải là tổng của 03 loại lún => Lún sẽ lớn hơn so với trước đây.

ĐIỂM MỚI 2: Bề rộng của Khối móng quy ước có qui định mới về cách xác định, tùy thuộc vào đại chất bên dưới móng sẽ xác định khác nhau. Sơ bộ kích thước Khối móng quy ước sẽ nhỏ hơn so với trước đây => lún sẽ lớn hơn.

(Cách xác định kích thước khối Móng quy ước – theo TCVN 10304:2025)

(Cách xác định kích thước khối Móng quy ước trước đây)

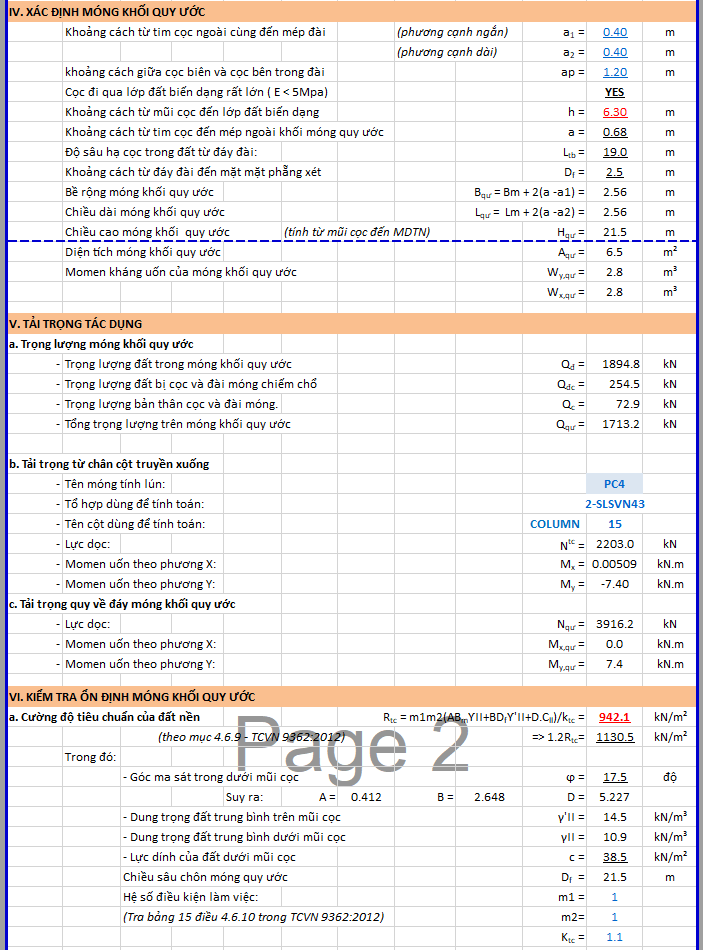

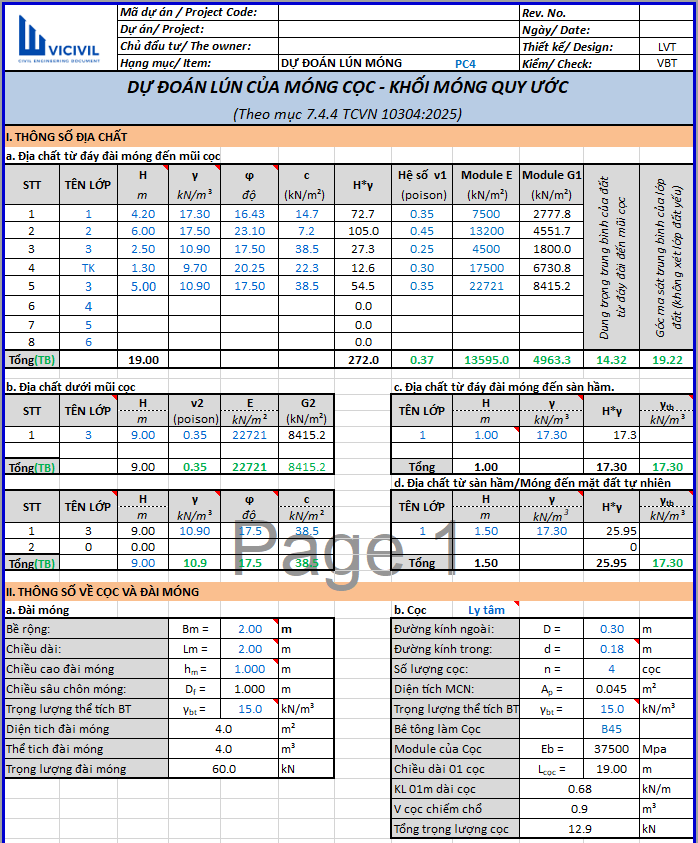

(Lập Bảng tính)

Trong file sẽ tự động xác định tính bề rộng khối móng quy ước (có xét 02 trường hợp: cọc đi qua lớp đất biến dạng lớn hoặc không có).

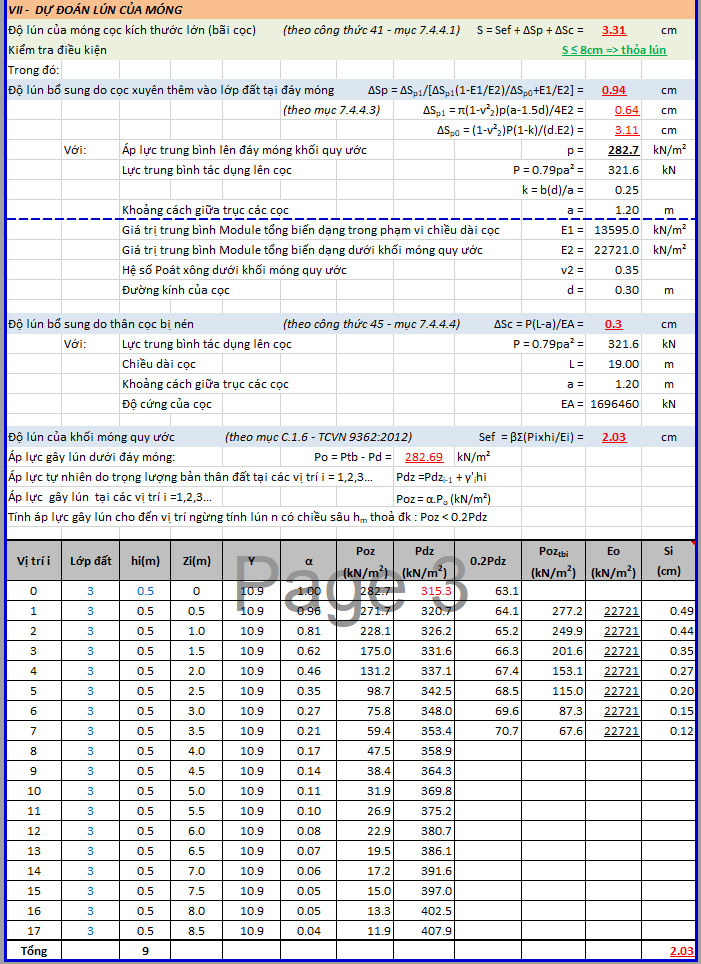

(Độ lún tổng cộng của móng cọc)
