TẢI TRỌNG TRUYỀN LÊN CỌC XÁC ĐỊNH NHƯ THẾ NÀO?

Tải trọng truyền lên cọc xác định như thế nào? Có mấy cách để tính ra giá trì này? Và nên chọn cách nào sẽ phù hợp hơn? Tìm hiểu ngay!

Xem thêm: Chọn thép Cột từ kết quả tính toán trong Etabs
Xem thêm: Kiểm tra Cọc chịu tải ngang theo TCVN 10304:2014
Xem thêm: File Rà Soát hồ sơ kết cấu

Cám ơn Tất cả mọi người!

“Mọi con đường đều dẫn đến thành Rome” là một câu nói thường áp dụng khi muốn nhắc đến điểm cuối cùng. Trên con đường đó, mỗi người có hoàn cảnh, góc nhìn khác nhau, xuất phát khác nhau,…nhưng có chung một điểm đến.

Và trong ngành thiết kế cũng như vậy, khi chúng ta muốn xác định tải trọng tác dụng lên cọc là bao nhiêu? Thì cũng có những cách làm khác nhau nhưng mục đích cũng chỉ có một. Và dưới đây là 02 cách mà admin thường áp dụng trong các công trình đã trải qua của bản thân để chia sẻ cho mọi người cùng tham khảo.

***CÁCH 1: LẤY KẾT QUẢ PHẢN LỰC CHÂN CỘT TỪ TRONG MÔ HÌNH ETABS

*TẢI TRỌNG TRUYỀN LÊN CỌC XÁC ĐỊNH NHƯ THẾ NÀO? – Vobaotoan.com*

Sau đó tiến hành tính toán tải tác dụng lên mỗi cọc, dựa vào số lượng cọc trong đài đã bố trí.

Lực dọc tác dụng lên cọc : Ni = N/n,
Tải ngang tác dụng lên cọc : Hi = H/n,
Moment tác dụng lên cọc : Mi = M/n,

Trong đó, n là số lượng cọc trong 1 đài.

P/S: Nếu trong trường hợp công trình có sàn hầm, n lúc này lấy bằng tổng số lượng cọc của các đài. Các lực N,M,H cũng là tổng lực dọc, moment và tải ngang.

Cách làm trên, ưu điểm là lấy được kết quả ngay từ mô hình tính toán. Nhưng chưa kể đến trọng lượng bản thân của đài cọc (đối với móng nhỏ, số lượng cọc ít => không ảnh hưởng nhiều).

***CÁCH 2: LẤY KẾT QUẢ PHẢN LỰC CỌC TỪ TRONG MÔ HÌNH SAFE

Cách làm này, mô hình tự động tính toán cho chúng ta (đã kể đến TLBT của đài cọc)=> dễ dàng dùng phản lực cọc để kiểm tra chọc thủng hoặc cọc chịu tải ngang. Nếu có sàn hầm có thể mô hình vào luôn.

Nếu để ý kỹ, chúng ta sẽ thấy phản lực cọc sẽ không xuất hiện moment, chỉ có cặp nội lực N và H. Vậy Có bị thiếu Tải không?

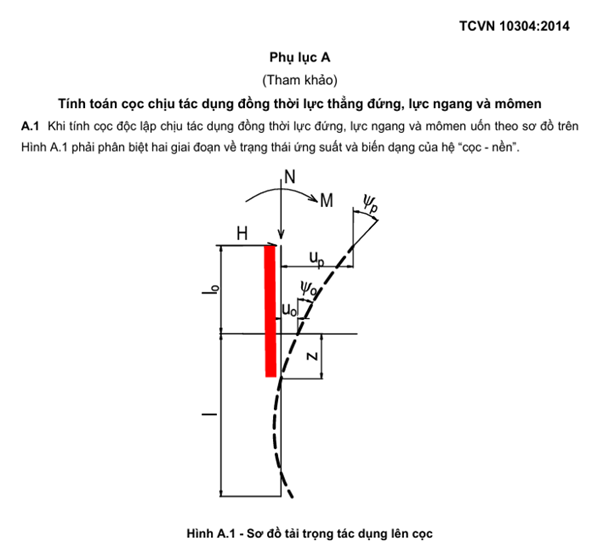

Thực tế, phần mềm đã kể đến tải moment và qui về lực dọc tác dụng lên cọc => được nêu trong TCVN 10304-2014 như sau:
